Bình nóng lạnh là thiết bị quen thuộc trong nhiều gia đình, giúp cung cấp nước nóng phục vụ nhu cầu sinh hoạt hằng ngày. Để sử dụng an toàn, hiệu quả và dễ dàng nhận biết các sự cố thường gặp, người dùng cần hiểu rõ cấu tạo bình nóng lạnh cùng chức năng của từng bộ phận như thanh đốt, bình chứa, rơ-le nhiệt và van an toàn. Trong bài viết này, 5Sao sẽ giúp bạn tìm hiểu chi tiết các bộ phận chính của bình nóng lạnh trực tiếp và gián tiếp, đồng thời cung cấp những thông tin hữu ích để sử dụng và bảo dưỡng thiết bị đúng cách.

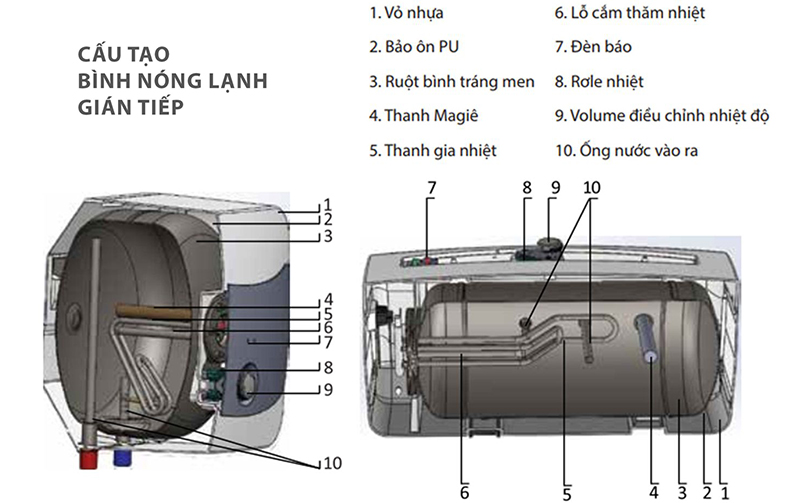

Hệ thống thiết bị dung tích lớn chứa nhiều bộ phận cơ khí và điện tử phối hợp chặt chẽ với nhau để đun nước. Việc tìm hiểu cấu tạo của bình nóng lạnh giúp người dùng dễ dàng nhận diện linh kiện khi xảy ra sự cố.

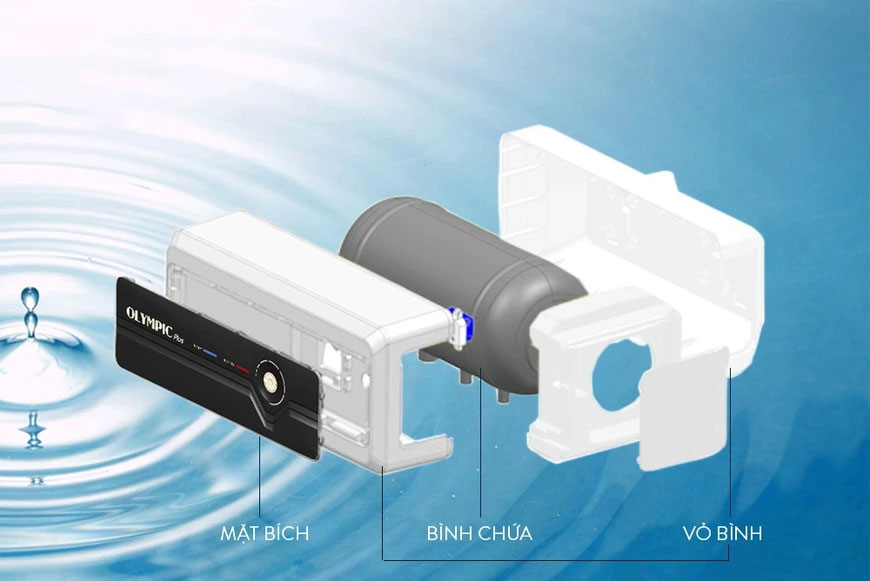

Lớp vỏ bọc bên ngoài đóng vai trò bảo vệ các linh kiện kỹ thuật bên trong khỏi tác động ẩm ướt của môi trường phòng tắm. Chi tiết này được thiết kế chắc chắn để duy trì tính thẩm mỹ và an toàn cho toàn bộ thiết bị.
Phần vỏ thường làm bằng nhựa ABS nguyên sinh chống va đập hoặc kim loại sơn tĩnh điện chống ăn mòn chuẩn IPX1 đến IPX4. Lỗi thường gặp ở bộ phận này là nứt vỡ do va đập mạnh hoặc ố vàng theo thời gian sử dụng.

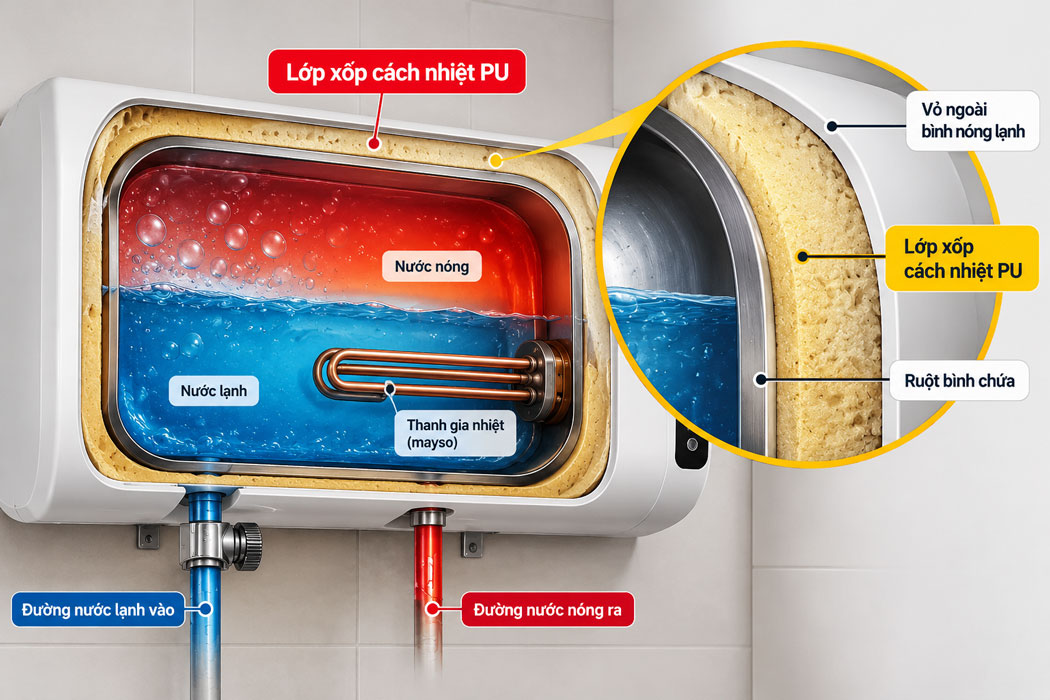

Lớp vật liệu cách nhiệt nằm giữa lớp vỏ và ruột bình chịu trách nhiệm giữ cho nhiệt độ nước không bị thất thoát ra ngoài. Nhờ lớp xốp này, thiết bị có thể duy trì nguồn nước ấm trong thời gian dài mà không cần đun lại liên tục.
Lớp bọt xốp Polyurethane mật độ cao được bơm ép chân không với độ dày tiêu chuẩn, mang lại hệ số dẫn nhiệt cực thấp. Sau nhiều năm sử dụng, lớp xốp này có thể bị xẹp hoặc ẩm khiến bình giảm khả năng giữ nhiệt.

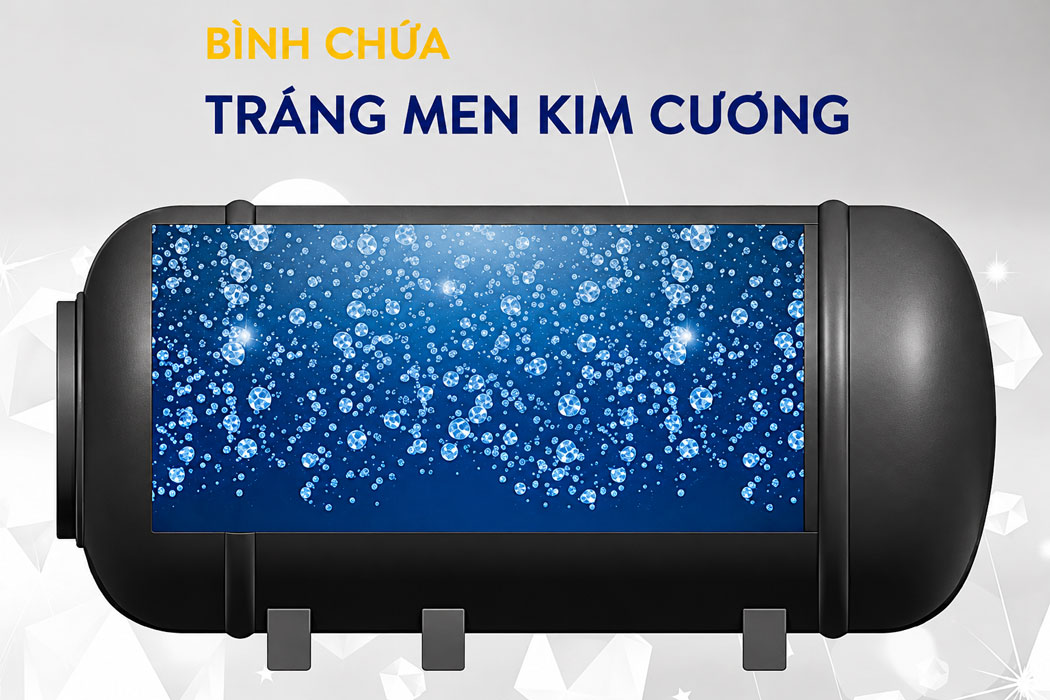

Khoang chứa nước bên trong là nơi trực tiếp tích trữ toàn bộ nguồn nước lạnh trước khi được gia nhiệt lên nhiệt độ cao. Bộ phận này chịu áp lực lớn nên được chế tạo từ các vật liệu chuyên dụng cực kỳ bền bỉ.
Ruột bình làm bằng thép carbon dày dặn, bề mặt trong được tráng men titan hoặc men kim cương nhân tạo nung ở nhiệt độ cao. Lỗi nghiêm trọng nhất là thủng ruột bình gây rò rỉ nước do thanh magie mòn hết mà không được thay mới.

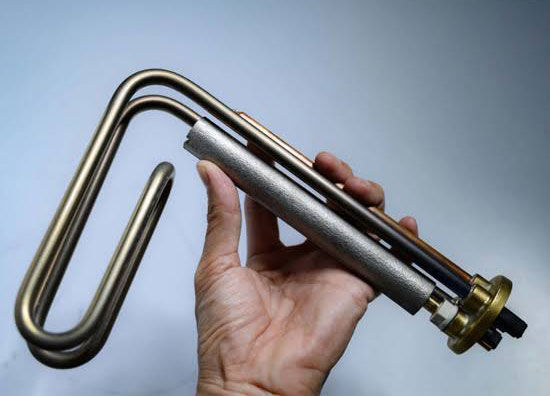

Linh kiện quan trọng này đảm nhận nhiệm vụ chuyển hóa điện năng thành nhiệt năng để đun sôi lượng nước chứa bên trong bình. Thanh đốt hoạt động liên tục trong môi trường nước nên đòi hỏi tiêu chuẩn cách điện cực kỳ khắt khe.
Cấu tạo gồm ống đồng nguyên chất hoặc inox chứa dây điện trở hợp kim, cách điện bằng bột magie oxit chuyên dụng. Lỗi thường gặp bao gồm đứt dây mayso, chập cháy hoặc bám cặn canxi dày làm giảm hiệu suất đun.
Thanh magie đóng vai trò là vật liệu hy sinh trong quá trình ăn mòn điện hóa nhằm bảo vệ các mối hàn bên trong ruột bình khỏi bị ăn mòn thủng. Do magie có thế điện cực âm hơn kim loại nên sẽ thu hút các ion ăn mòn trong nước về phía mình.
Linh kiện này giúp kéo dài tuổi thọ đáng kể cho ruột bình chứa nước trong suốt quá trình sử dụng lâu dài của gia đình. Sau một thời gian, thanh magie sẽ bị ăn mòn đáng kể hoặc tiêu hao theo thời gian và cần được kiểm tra thay thế định kỳ.

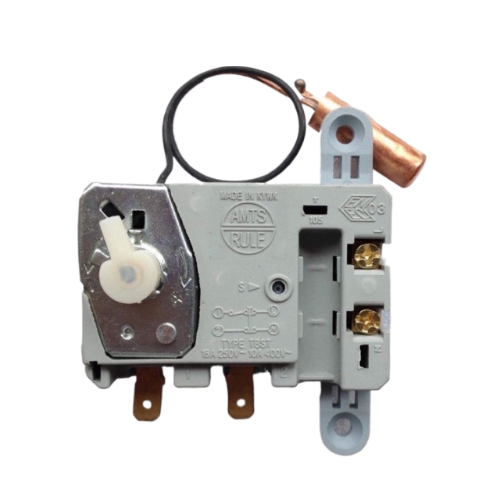

Bộ phận cảm biến này chịu trách nhiệm kiểm soát nhiệt độ nước và ngắt dòng điện khi đạt đến mức cài đặt sẵn. Cấu trúc hai cấp độ bảo vệ giúp ngăn chặn tối đa tình trạng nước sôi quá mức gây nguy hiểm.
Cấp thứ nhất tự động ngắt điện khi nước đạt ngưỡng cài đặt và cấp thứ hai ngắt toàn bộ nguồn nếu nhiệt độ vượt mức cho phép. Lỗi phổ biến là dính tiếp điểm khiến bình đun sôi liên tục hoặc hỏng cảm biến nhiệt.

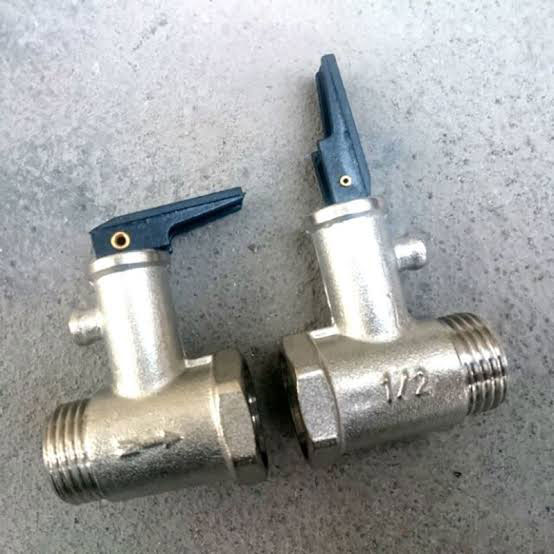

Van an toàn gắn ở đường nước cấp vào thực hiện nhiệm vụ kép vô cùng quan trọng đối với sự an toàn của thiết bị. Linh kiện này vừa ngăn nước chảy ngược vừa tự động xả áp khi áp suất trong bình vượt ngưỡng giới hạn.
Cấu tạo van chỉ cho nước lạnh đi một chiều vào bình và tích hợp lò xo xả áp khi áp suất đạt giới hạn an toàn. Lỗi thường gặp là kẹt lò xo gây rỉ nước liên tục hoặc cặn bẩn bám làm nghẽn đường nước vào.

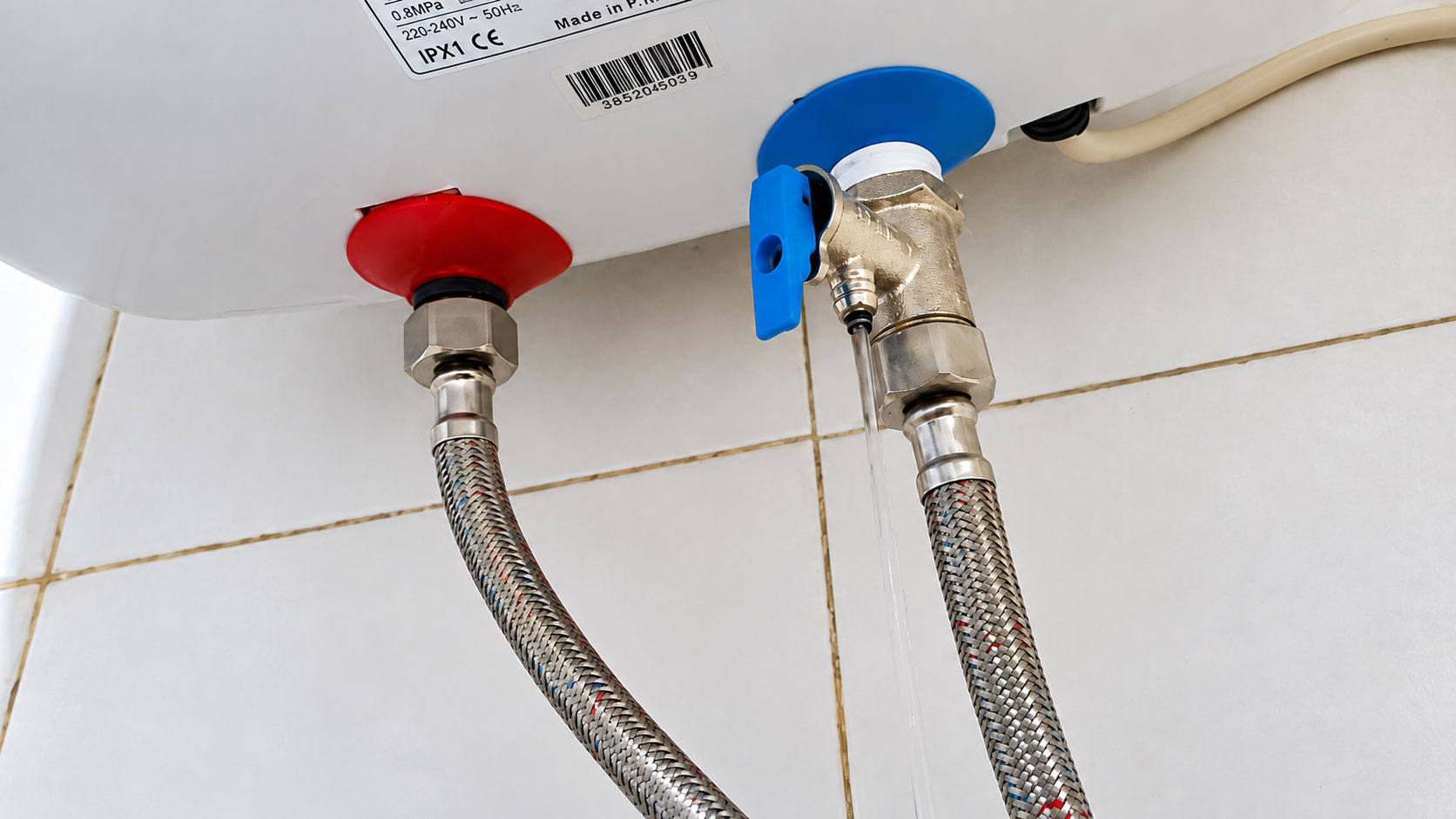

Hệ thống đường ống dẫn nước ra vào được bố trí khoa học dưới đáy bình để tối ưu hóa quá trình trao đổi nhiệt. Thiết kế này giúp lấy được lớp nước nóng ở tầng trên mà không làm xáo trộn nước lạnh ở dưới.
Đường cấp nước lạnh có cút nhựa màu xanh dẫn nước vào đáy bình, còn đường nước nóng có ống hút kéo dài lên tận đỉnh. Cấu trúc này đảm bảo cung cấp nguồn nước nóng ổn định cho các thiết bị sử dụng trong phòng tắm.

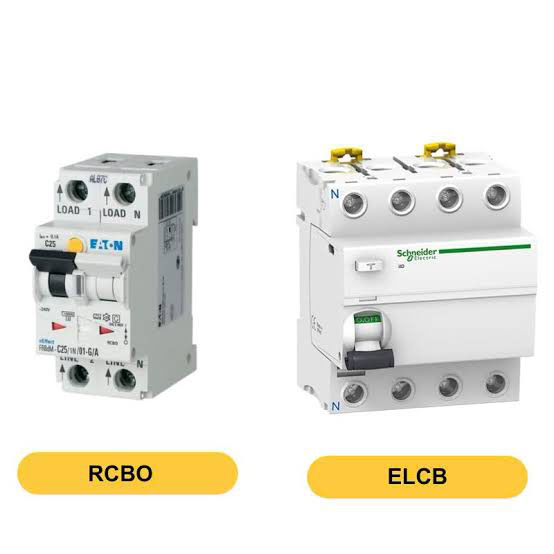

Thiết bị bảo vệ tính mạng này hoạt động theo nguyên lý so sánh dòng điện đi và về để phát hiện sự cố rò rỉ điện. Khi có dòng rò vượt ngưỡng cho phép, hệ thống sẽ ngắt điện ngay lập tức trong tích tắc.
Linh kiện được tích hợp sẵn trên dây nguồn hoặc thân máy nhằm ngăn chặn nguy cơ điện giật cho người sử dụng. Lỗi thường gặp là nút chống giật bị nhảy liên tục do ẩm mạch hoặc tình trạng rò rỉ điện ngầm.

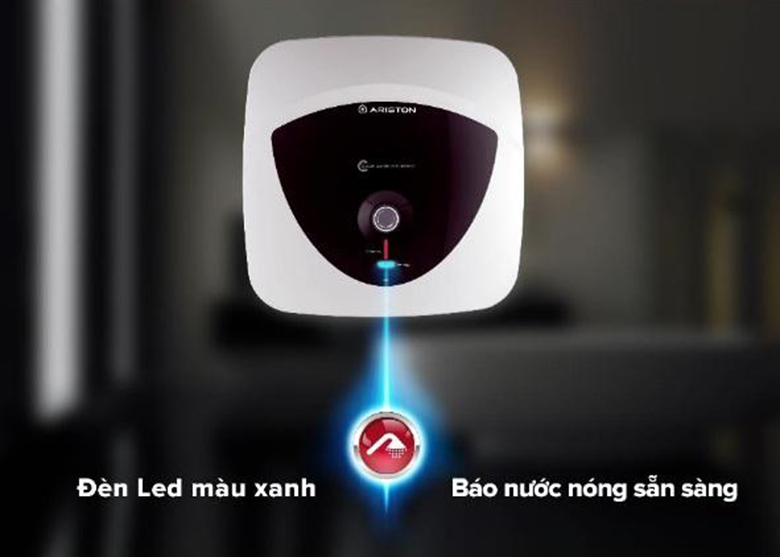

Bảng điều khiển trực quan giúp người dùng dễ dàng quan sát trạng thái hoạt động và điều chỉnh nhiệt độ theo ý muốn. Thiết kế thân thiện mang lại sự thuận tiện tối đa trong suốt quá trình sinh hoạt hằng ngày.
Cụm đèn LED báo hiệu trạng thái đang đun hoặc đã sẵn sàng nước nóng phục vụ nhu cầu tắm gội. Núm vặn chiết áp cho phép điều chỉnh dải nhiệt độ linh hoạt từ mức tối thiểu đến mức tối đa.
Bình nóng lạnh trực tiếp và gián tiếp đều sử dụng điện năng để làm nóng nước, nhưng khác nhau về cấu tạo, cách gia nhiệt và cơ chế cấp nước. Việc hiểu rõ nguyên lý hoạt động của từng loại giúp người dùng nhận biết nguyên nhân gây e khí và lựa chọn cách xử lý phù hợp khi nước chảy yếu hoặc không ổn định.
Bình nóng lạnh trực tiếp làm nóng nước ngay khi nước đi qua bộ phận gia nhiệt bên trong thiết bị, không cần lưu trữ một lượng nước lớn trong bình chứa. Khi người dùng mở vòi, nước lạnh đi vào máy, đi qua hệ thống gia nhiệt và được làm nóng nhanh chóng trước khi chảy ra vòi sen. Nhiệt độ nước thường được kiểm soát thông qua cảm biến nhiệt và bộ điều chỉnh công suất, tùy theo thiết kế của từng model.
Trong quá trình hoạt động, thiết bị cần có nguồn nước cấp ổn định để duy trì lưu lượng và khả năng làm nóng. Nếu đường ống bị lọt khí, nguồn nước yếu hoặc lưu lượng không phù hợp, nước có thể chảy ngắt quãng và nhiệt độ thay đổi bất thường. Khi gặp tình trạng này, người dùng nên kiểm tra nguồn cấp nước, đường ống và bộ lọc đầu vào; đồng thời ngắt điện trước khi kiểm tra thiết bị. Không nên tự ý tháo máy nếu không có chuyên môn kỹ thuật.
Bình nóng lạnh gián tiếp hoạt động bằng cách sử dụng thanh đốt điện để làm nóng lượng nước được chứa trong bình. Khi mở nguồn cấp, nước lạnh đi vào bình chứa; sau đó, thanh đốt chuyển đổi điện năng thành nhiệt năng để làm nóng nước đến mức nhiệt độ đã cài đặt. Bộ điều chỉnh nhiệt sẽ kiểm soát quá trình gia nhiệt, tự động ngắt điện khi nước đạt nhiệt độ yêu cầu và kích hoạt lại khi nhiệt độ giảm xuống.
Do có bình chứa và hệ thống đường ống dẫn nước nóng riêng biệt, thiết bị có thể xuất hiện tình trạng e khí sau khi lắp đặt mới, vệ sinh bình, tháo nước bảo dưỡng hoặc gián đoạn nguồn cấp. Khi đó, không khí còn trong bình hoặc đường ống có thể khiến dòng nước nóng chảy yếu, phát ra tiếng lục bục hoặc không đều. Để xử lý, người dùng cần ngắt aptomat, mở van cấp nước và thực hiện xả khí theo hướng dẫn của nhà sản xuất; chỉ cấp điện trở lại khi đã xác nhận bình chứa đầy nước. Nếu tình trạng vẫn tiếp diễn, nên nhờ kỹ thuật viên kiểm tra để tránh làm hỏng thanh đốt và các linh kiện liên quan.
Những thắc mắc phổ biến nhất của người dùng xoay quanh sơ đồ cấu tạo bình nóng lạnh sẽ được giải đáp ngắn gọn dưới đây.
Bộ phận ruột bình chứa nước được đánh giá có độ bền tốt nhất khi làm bằng chất liệu thép chuyên dụng tráng men titan hoặc men kim cương nhân tạo nung ở nhiệt độ rất cao. Lớp men sứ này có khả năng chống ăn mòn điện hóa cực tốt và ngăn chặn hiệu quả tình trạng bám cặn vôi. Nhờ đó, ruột bình chịu được áp lực lớn và kéo dài tuổi thọ hoạt động trong nhiều năm.
Thiết bị đun nước vẫn có thể vận hành bình thường ngay cả khi không được lắp đặt thanh magie bên trong khoang chứa. Tuy nhiên, việc thiếu vắng linh kiện này sẽ khiến các ion canxi trong nước tấn công trực tiếp vào mối hàn và ruột bình. Hậu quả là ruột bình và thanh mayso sẽ bị ăn mòn thủng chỉ sau một đến hai năm sử dụng liên tục.
Khi bộ phận rơ-le nhiệt bị kẹt không ngắt điện khiến nước bên trong sôi quá mức và sinh ra áp suất lớn, van một chiều sẽ phát huy tác dụng bảo vệ. Linh kiện này sẽ tự động mở cơ học để xả bớt nước hoặc hơi áp suất cao ra ngoài môi trường. Thao tác xả áp kịp thời này giúp ngăn chặn hiệu quả nguy cơ nổ bình chứa gây tai nạn nguy hiểm.
Hầu hết các dòng máy làm nóng trực tiếp trên thị trường hiện nay đều không được trang bị thanh magie bên trong cấu trúc. Nguyên nhân là vì dòng máy này không có bình chứa nước tích trữ lâu ngày, nước chỉ chảy qua bầu đun tức thì rồi thoát ra ngoài ngay. Do đó, thiết bị không xuất hiện tình trạng ăn mòn điện hóa lưu cữu như các dòng máy gián tiếp.
Hy vọng những chia sẻ chi tiết từ 5Sao đã giúp bạn hiểu rõ cấu tạo bình nóng lạnh cùng nguyên lý vận hành. Việc nắm vững chức năng từng linh kiện sẽ giúp bạn chủ động hơn trong việc sử dụng an toàn và bảo dưỡng đúng hạn. Nếu cần kiểm tra, thay thế linh kiện hoặc sửa chữa thiết bị tại nhà, hãy liên hệ ngay với 5Sao để được đội ngũ thợ chuyên nghiệp hỗ trợ kịp thời.
