Cấu Tạo Tủ Lạnh Và Nguyên Lý Hoạt động Của Các Bộ Phận

Tủ lạnh là thiết bị quen thuộc trong hầu hết các gia đình, giúp bảo quản thực phẩm, làm đá và giữ đồ ăn luôn tươi ngon. Tuy nhiên, không phải ai cũng hiểu rõ cấu tạo tủ lạnh gồm những bộ phận nào và cách các bộ phận này phối hợp để tạo hơi lạnh. Việc nắm được cấu tạo cơ bản của tủ lạnh sẽ giúp người dùng sử dụng đúng cách, phát hiện sớm dấu hiệu bất thường và hạn chế hư hỏng trong quá trình vận hành. Bài viết dưới đây, 5Sao sẽ giúp bạn tìm hiểu chi tiết các bộ phận chính của tủ lạnh, nguyên lý hoạt động và một số lưu ý để tủ lạnh bền hơn.

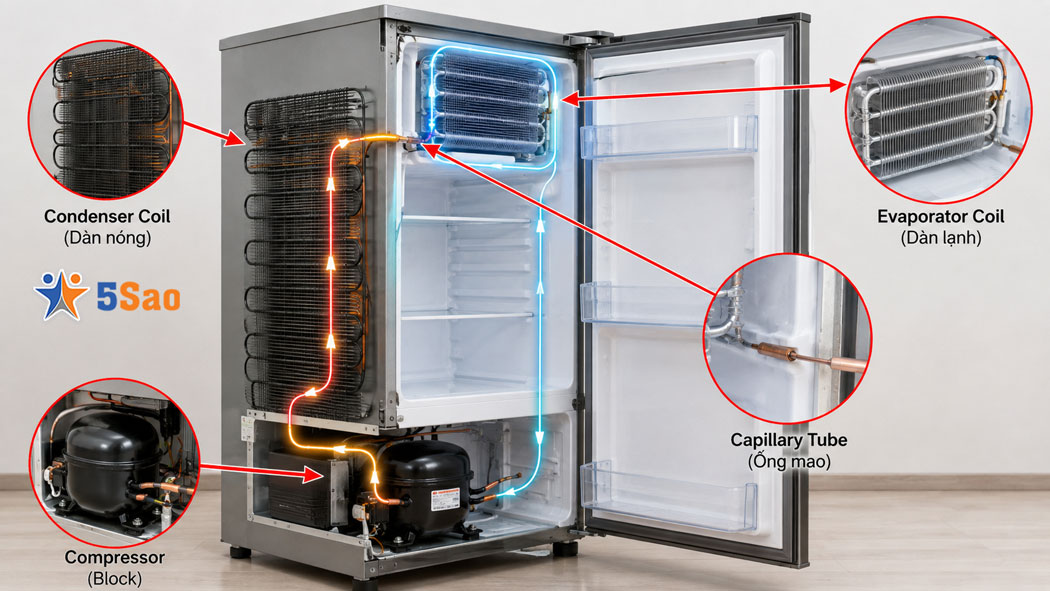

1. Tổng quan về cấu tạo tủ lạnh

Cấu tạo tủ lạnh gồm nhiều bộ phận khác nhau, trong đó có những linh kiện cơ khí, linh kiện điện và hệ thống làm lạnh. Các bộ phận này hoạt động theo một chu trình khép kín nhằm lấy nhiệt bên trong tủ ra ngoài môi trường, từ đó giúp không gian bên trong tủ luôn duy trì nhiệt độ thấp.

Về cơ bản, một chiếc tủ lạnh thường bao gồm các bộ phận chính như máy nén, dàn nóng, dàn lạnh, ống mao hoặc van tiết lưu, quạt gió, cảm biến nhiệt độ, bo mạch điều khiển, gas lạnh, gioăng cửa và hệ thống khay kệ bên trong.

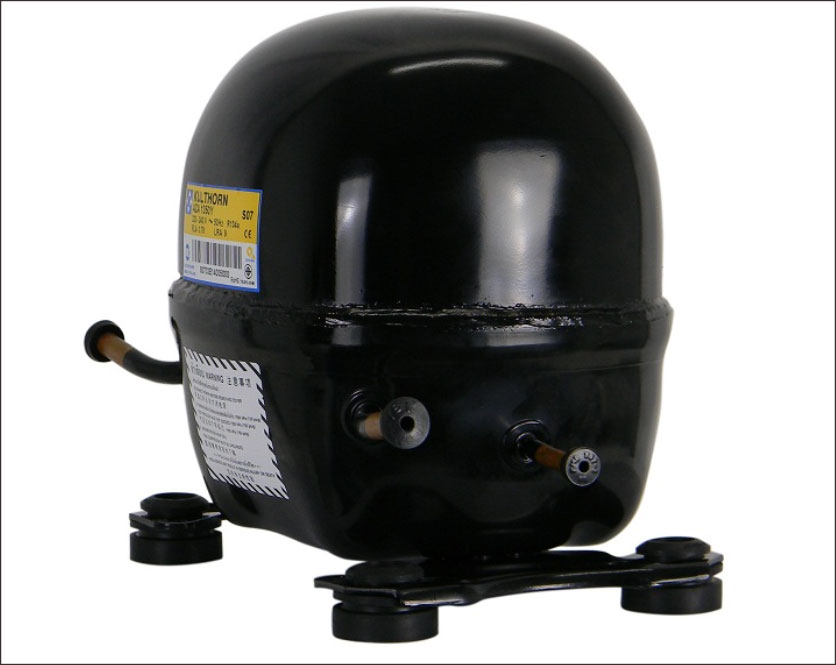

1.1 Máy nén tủ lạnh

Máy nén, còn gọi là block tủ lạnh, là một trong những bộ phận quan trọng nhất trong cấu tạo tủ lạnh. Bộ phận này có nhiệm vụ nén môi chất lạnh từ áp suất thấp lên áp suất cao, giúp gas lạnh di chuyển liên tục trong hệ thống.

Khi máy nén hoạt động ổn định, tủ lạnh có thể làm lạnh đều và duy trì nhiệt độ phù hợp. Nếu máy nén gặp sự cố, tủ có thể xuất hiện tình trạng không lạnh, làm lạnh yếu, chạy liên tục không ngắt hoặc phát ra tiếng kêu bất thường.

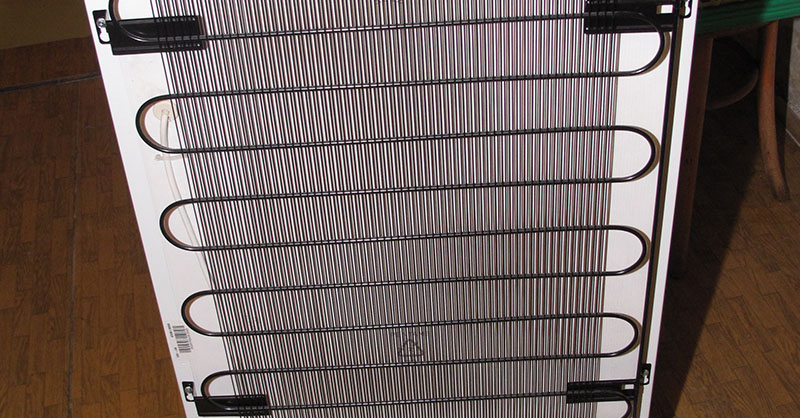

1.2 Dàn nóng tủ lạnh

Dàn nóng thường được đặt phía sau hoặc bên hông tủ lạnh, có nhiệm vụ tỏa nhiệt ra môi trường bên ngoài. Sau khi gas lạnh được máy nén nén ở áp suất cao, gas sẽ đi qua dàn nóng để giải phóng nhiệt.

Đây là lý do khi chạm vào hai bên hông hoặc phía sau tủ lạnh, bạn có thể cảm thấy hơi nóng. Hiện tượng này thường là bình thường nếu tủ vẫn làm lạnh tốt. Tuy nhiên, nếu dàn nóng quá nóng, tủ chạy liên tục hoặc làm lạnh kém, người dùng nên kiểm tra sớm.

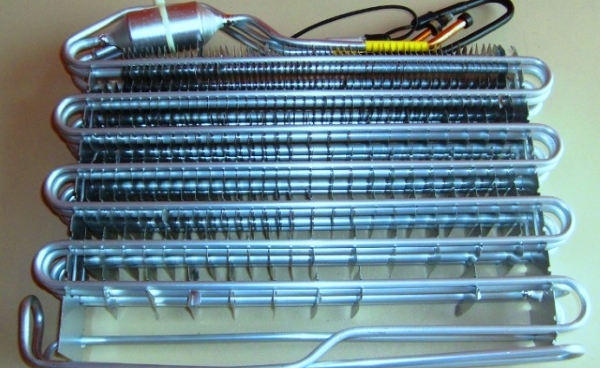

1.3 Dàn lạnh tủ lạnh

Dàn lạnh là bộ phận hấp thụ nhiệt bên trong tủ lạnh. Khi môi chất lạnh đi qua dàn lạnh, nó sẽ bay hơi và hấp thụ nhiệt từ không gian bên trong tủ. Nhờ đó, nhiệt độ trong ngăn mát và ngăn đá được giảm xuống.

Dàn lạnh thường nằm ẩn bên trong tủ, phía sau lớp vỏ nhựa hoặc khu vực ngăn đá. Nếu dàn lạnh bị đóng tuyết quá nhiều, bám bẩn hoặc quạt gió không hoạt động, tủ lạnh có thể làm lạnh yếu hoặc lạnh không đều.

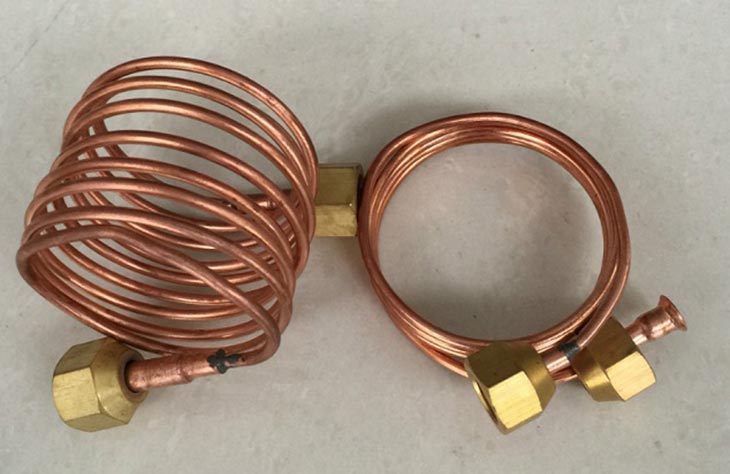

1.4 Ống mao hoặc van tiết lưu

Trong cấu tạo tủ lạnh, ống mao hoặc van tiết lưu có nhiệm vụ giảm áp suất của môi chất lạnh trước khi đi vào dàn lạnh. Đây là bộ phận giúp gas lạnh chuyển từ trạng thái áp suất cao sang áp suất thấp, tạo điều kiện để gas bay hơi và hấp thụ nhiệt hiệu quả.

Nếu ống mao bị nghẹt, tắc bẩn hoặc hệ thống gas gặp vấn đề, tủ lạnh có thể không đạt được nhiệt độ mong muốn. Vì vậy, khi tìm hiểu cấu tạo tủ lạnh, người dùng cần lưu ý đây là bộ phận quan trọng nhưng khó tự kiểm tra tại nhà. Lỗi này thường cần kỹ thuật viên kiểm tra bằng thiết bị chuyên dụng.

2. Các bộ phận điện trong tủ lạnh

Bên cạnh hệ thống làm lạnh, tủ lạnh còn có nhiều bộ phận điện giúp điều khiển và duy trì hoạt động ổn định.

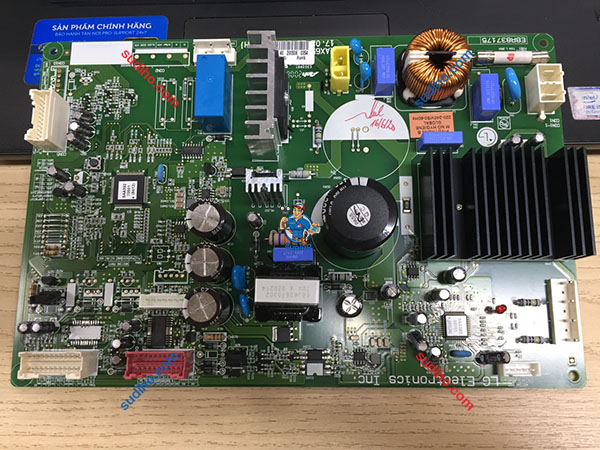

2.1 Bo mạch điều khiển

Bo mạch điều khiển được xem như “bộ não” của tủ lạnh. Bộ phận này tiếp nhận tín hiệu từ cảm biến, sau đó điều khiển máy nén, quạt gió, hệ thống xả đá và các chức năng khác.

Ở các dòng tủ lạnh inverter, bo mạch còn có vai trò điều chỉnh công suất hoạt động của máy nén, giúp tủ vận hành êm hơn và tiết kiệm điện hơn. Khi bo mạch bị lỗi, tủ lạnh có thể báo lỗi, không lạnh, chạy sai chế độ hoặc nháy đèn bất thường.

2.2 Cảm biến nhiệt độ

Trong cấu tạo tủ lạnh, cảm biến nhiệt độ có nhiệm vụ đo nhiệt độ bên trong tủ và gửi tín hiệu về bo mạch. Dựa trên tín hiệu này, bo mạch sẽ quyết định khi nào cần cho máy nén chạy, khi nào cần ngắt hoặc điều chỉnh mức làm lạnh.

Nếu cảm biến bị hỏng, đứt dây hoặc tiếp xúc kém, tủ lạnh có thể nhận sai nhiệt độ. Vì vậy, khi tìm hiểu cấu tạo tủ lạnh, người dùng cần chú ý đến vai trò của cảm biến nhiệt trong việc duy trì khả năng làm lạnh ổn định. Khi cảm biến gặp lỗi, tủ có thể làm lạnh quá mức, không đủ lạnh hoặc hoạt động không đúng chế độ cài đặt.

2.3 Quạt gió tủ lạnh

Quạt gió giúp luân chuyển hơi lạnh từ dàn lạnh đến các ngăn bên trong tủ. Nhờ quạt gió, hơi lạnh được phân bổ đều hơn, giúp thực phẩm được bảo quản tốt hơn.

Nếu quạt gió bị kẹt, hỏng motor hoặc đóng tuyết, tủ lạnh có thể xuất hiện tình trạng ngăn đá vẫn lạnh nhưng ngăn mát không lạnh. Đây là lỗi khá phổ biến ở nhiều dòng tủ lạnh sử dụng lâu ngày.

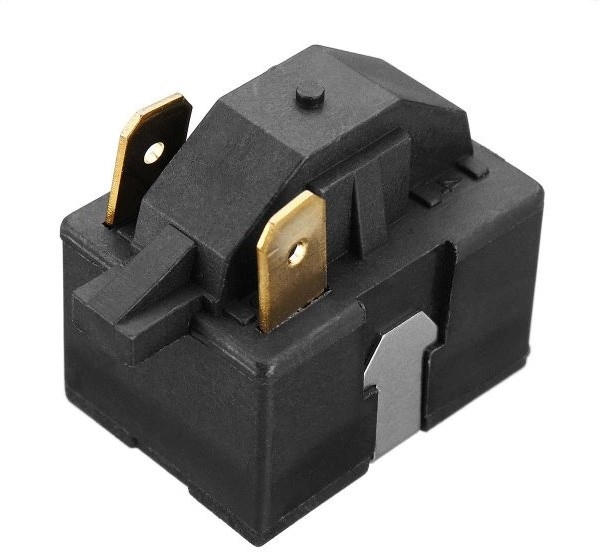

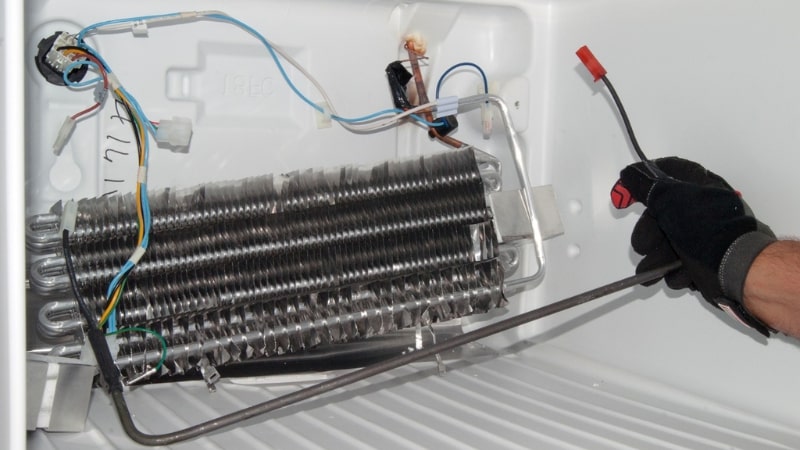

2.4 Rơ-le, cầu chì nhiệt và bộ xả đá

Một số dòng tủ lạnh có hệ thống xả đá tự động, bao gồm thanh nhiệt, cầu chì nhiệt, sò lạnh và rơ-le điều khiển. Hệ thống này giúp làm tan tuyết bám trên dàn lạnh sau một thời gian hoạt động.

Nếu bộ xả đá gặp sự cố, dàn lạnh có thể bị bám tuyết dày, làm cản trở luồng gió lạnh. Khi đó, tủ thường làm lạnh yếu, ngăn mát không đủ lạnh hoặc phát ra tiếng quạt va vào đá.

3. Cấu tạo bên ngoài và bên trong tủ lạnh

Ngoài các linh kiện kỹ thuật, tủ lạnh còn có nhiều bộ phận bên ngoài và bên trong hỗ trợ quá trình sử dụng hằng ngày.

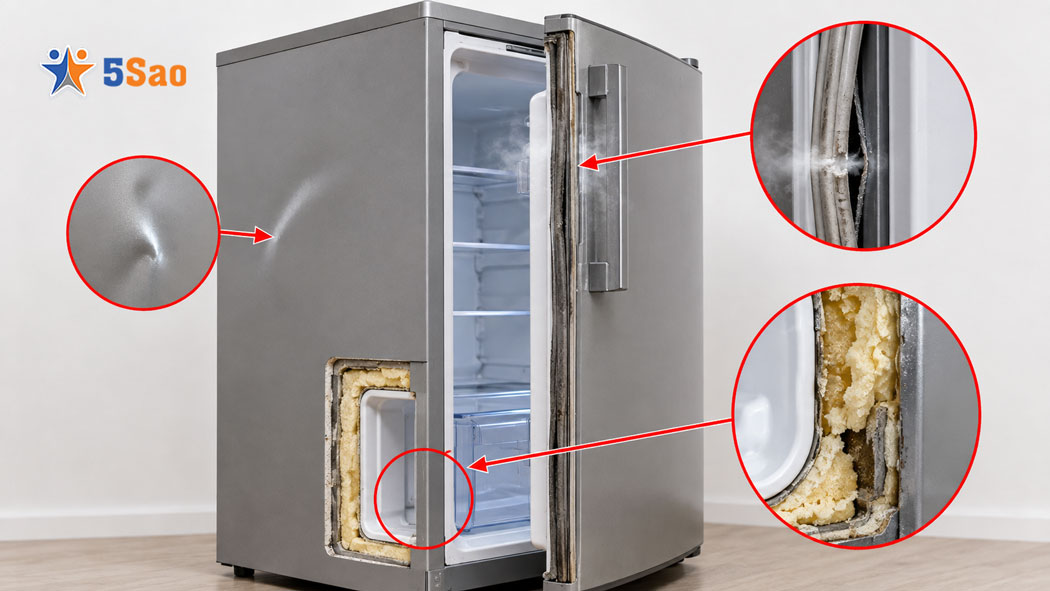

3.1 Vỏ tủ và lớp cách nhiệt

Trong cấu tạo tủ lạnh, vỏ tủ lạnh thường được làm từ kim loại hoặc vật liệu cứng, có nhiệm vụ bảo vệ các linh kiện bên trong. Giữa lớp vỏ ngoài và khoang chứa thực phẩm là lớp cách nhiệt, giúp hạn chế thất thoát hơi lạnh ra ngoài.

Nếu lớp cách nhiệt bị hư hoặc vỏ tủ bị móp méo nghiêm trọng, hiệu quả giữ lạnh có thể bị ảnh hưởng. Vì vậy, khi tìm hiểu cấu tạo tủ lạnh, người dùng không nên bỏ qua vai trò của lớp vỏ và lớp cách nhiệt. Khi bộ phận này xuống cấp, tủ phải hoạt động nhiều hơn để duy trì nhiệt độ, từ đó gây tốn điện và giảm tuổi thọ thiết bị.

3.2 Gioăng cao su cửa tủ

Gioăng cao su nằm quanh cánh cửa tủ lạnh, có nhiệm vụ làm kín cửa và ngăn hơi lạnh thoát ra ngoài. Đây là bộ phận nhỏ nhưng ảnh hưởng rất lớn đến khả năng làm lạnh của tủ.

Khi gioăng bị hở, chai cứng, rách hoặc bám bẩn, tủ lạnh sẽ bị thất thoát hơi lạnh. Dấu hiệu dễ nhận biết là cửa tủ đóng không khít, có hơi nước đọng quanh mép cửa hoặc tủ chạy liên tục nhưng vẫn không đủ lạnh.

3.3 Khay kệ và ngăn chứa thực phẩm

Khay kệ giúp phân chia không gian bên trong tủ lạnh, hỗ trợ người dùng sắp xếp thực phẩm gọn gàng hơn. Một số tủ lạnh hiện đại còn có ngăn rau củ giữ ẩm, ngăn cấp đông mềm, ngăn làm đá tự động hoặc ngăn chuyển đổi nhiệt độ linh hoạt.

Việc sắp xếp thực phẩm đúng cách sẽ giúp hơi lạnh lưu thông tốt hơn. Người dùng không nên nhồi nhét quá nhiều thực phẩm vì có thể làm cản luồng gió lạnh, khiến tủ làm lạnh không đều.

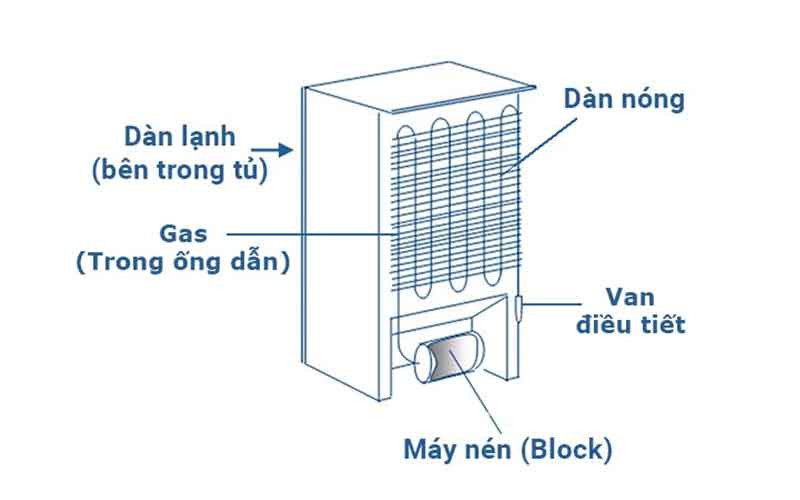

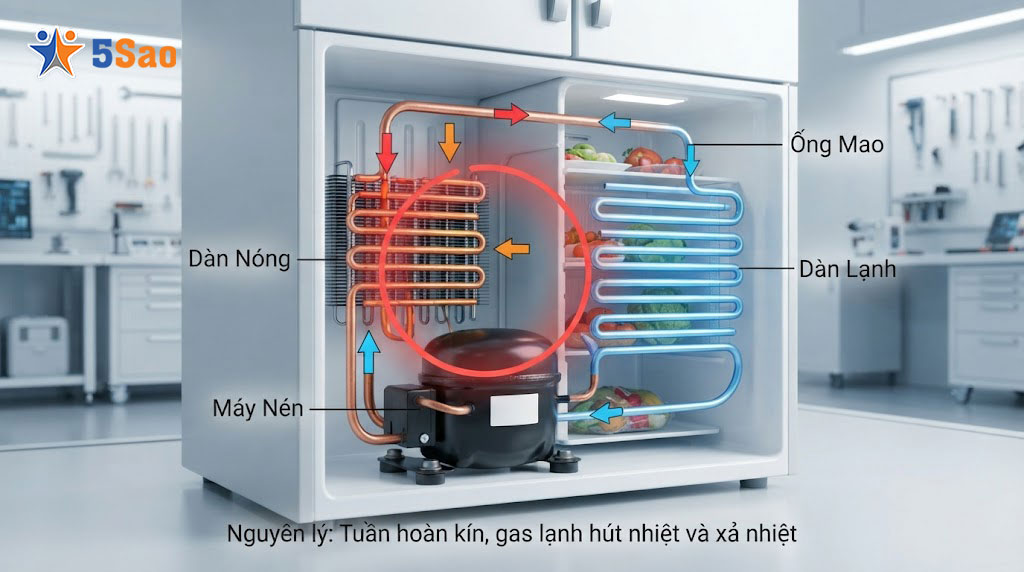

4. Nguyên lý hoạt động của tủ lạnh

Khi tìm hiểu cấu tạo tủ lạnh, người dùng cũng cần nắm được nguyên lý hoạt động của thiết bị. Về cơ bản, tủ lạnh vận hành dựa trên quá trình tuần hoàn của môi chất lạnh trong một hệ thống kín. Quá trình này có thể hiểu đơn giản qua các bước sau:

Đầu tiên, máy nén hút gas lạnh ở áp suất thấp và nén lên áp suất cao. Sau đó, gas đi qua dàn nóng để tỏa nhiệt ra bên ngoài. Tiếp theo, môi chất lạnh đi qua ống mao hoặc van tiết lưu để giảm áp suất. Khi vào dàn lạnh, gas bay hơi và hấp thụ nhiệt bên trong tủ. Cuối cùng, gas quay trở lại máy nén và chu trình tiếp tục lặp lại.

Nhờ chu trình này, các bộ phận trong cấu tạo tủ lạnh phối hợp với nhau để đưa nhiệt bên trong tủ ra ngoài, giúp ngăn mát và ngăn đá duy trì nhiệt độ thấp để bảo quản thực phẩm.

5. Cấu tạo tủ lạnh inverter có gì khác?

Tủ lạnh inverter vẫn có các bộ phận cơ bản như máy nén, dàn nóng, dàn lạnh, quạt gió và cảm biến. Tuy nhiên, điểm khác biệt lớn nằm ở máy nén inverter và bo điều khiển inverter.

Thay vì chỉ bật hoặc tắt như tủ lạnh thông thường, máy nén inverter có thể thay đổi công suất hoạt động tùy theo nhu cầu làm lạnh. Khi tủ đã đạt nhiệt độ cài đặt, máy nén sẽ giảm công suất thay vì ngắt hoàn toàn. Nhờ đó, tủ vận hành êm hơn, tiết kiệm điện hơn và duy trì nhiệt độ ổn định hơn.

Tuy nhiên, tủ lạnh inverter cũng có cấu tạo điện tử phức tạp hơn. Khi gặp lỗi liên quan đến bo mạch, cảm biến hoặc máy nén inverter, người dùng không nên tự tháo sửa nếu không có chuyên môn.

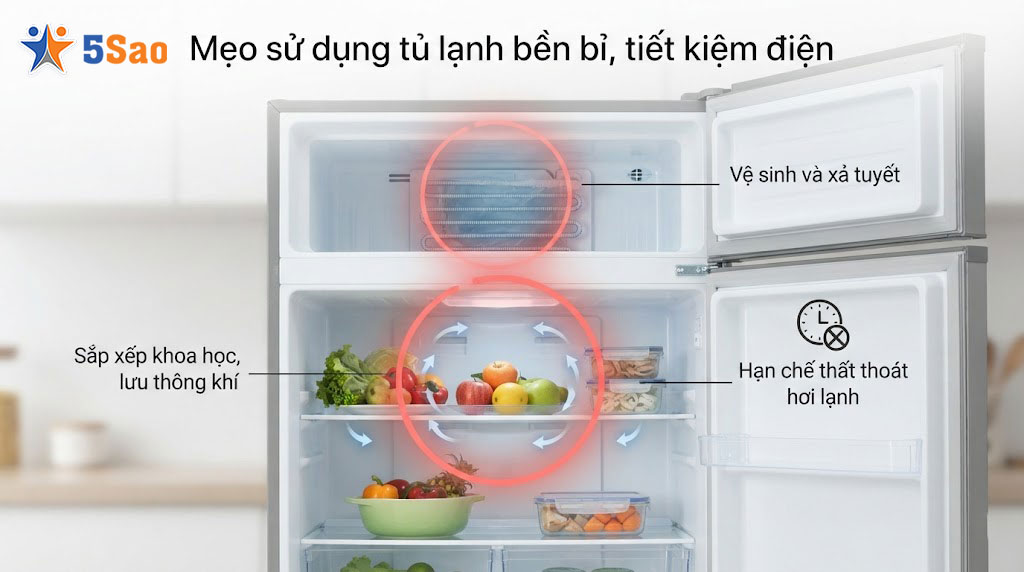

6. Lưu ý để các bộ phận tủ lạnh hoạt động bền hơn

Để tủ lạnh vận hành ổn định và hạn chế hư hỏng, người dùng nên hiểu cơ bản về cấu tạo tủ lạnh và chú ý một số thói quen sử dụng hằng ngày. Không đặt tủ lạnh quá sát tường vì dàn nóng cần không gian để tỏa nhiệt. Không cho thực phẩm còn nóng vào tủ vì sẽ làm tăng tải cho máy nén. Không mở cửa tủ quá lâu hoặc đóng cửa không kín. Nên vệ sinh gioăng cửa, khay kệ và khu vực phía sau tủ định kỳ.

Ngoài ra, bạn nên kiểm tra nguồn điện, ổ cắm và dây nguồn thường xuyên. Vì cấu tạo tủ lạnh gồm nhiều bộ phận quan trọng như bo mạch, máy nén, dàn nóng và dàn lạnh, nguồn điện ổn định sẽ giúp thiết bị hoạt động bền hơn. Nếu khu vực nhà bạn có điện áp không ổn định, nên sử dụng ổn áp phù hợp để bảo vệ bo mạch và máy nén.

7. Khi nào nên gọi thợ kiểm tra tủ lạnh?

Bạn nên liên hệ kỹ thuật viên nếu tủ lạnh xuất hiện các dấu hiệu bất thường như không lạnh, làm lạnh yếu, chạy liên tục không ngắt, phát ra tiếng kêu lạ, chảy nước, đóng tuyết dày hoặc có mùi khét.

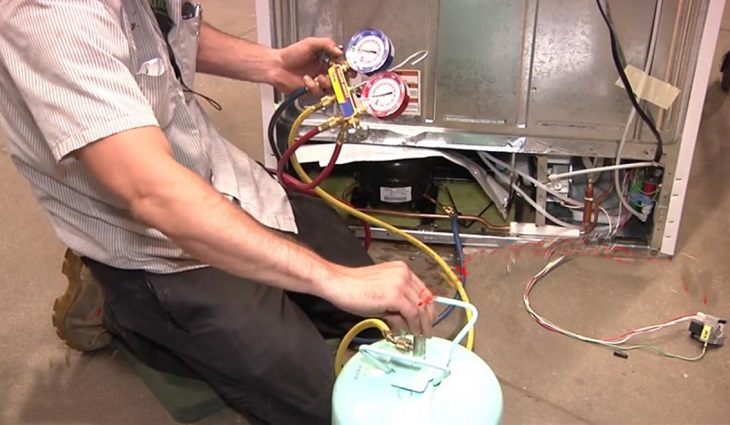

Việc kiểm tra sớm giúp xác định đúng nguyên nhân, tránh để lỗi nhỏ ảnh hưởng đến các bộ phận quan trọng như máy nén, bo mạch hoặc dàn lạnh. Đặc biệt, với các lỗi liên quan đến gas lạnh, điện, bo inverter hoặc máy nén, người dùng không nên tự sửa tại nhà.
