Việc nắm bắt rõ các bộ phận kỹ thuật bên trong thiết bị gia nhiệt đóng vai trò cốt lõi giúp người dùng sử dụng sản phẩm an toàn và hiệu quả hơn. Thông qua việc tìm hiểu sơ đồ cấu tạo bình nóng lạnh Ferroli, gia chủ sẽ dễ dàng nhận biết nguyên lý vận hành cũng như cách bảo dưỡng định kỳ hợp lý. Cùng 5Sao khám phá chi tiết sơ đồ thiết kế và các linh kiện cốt lõi ngay sau đây.

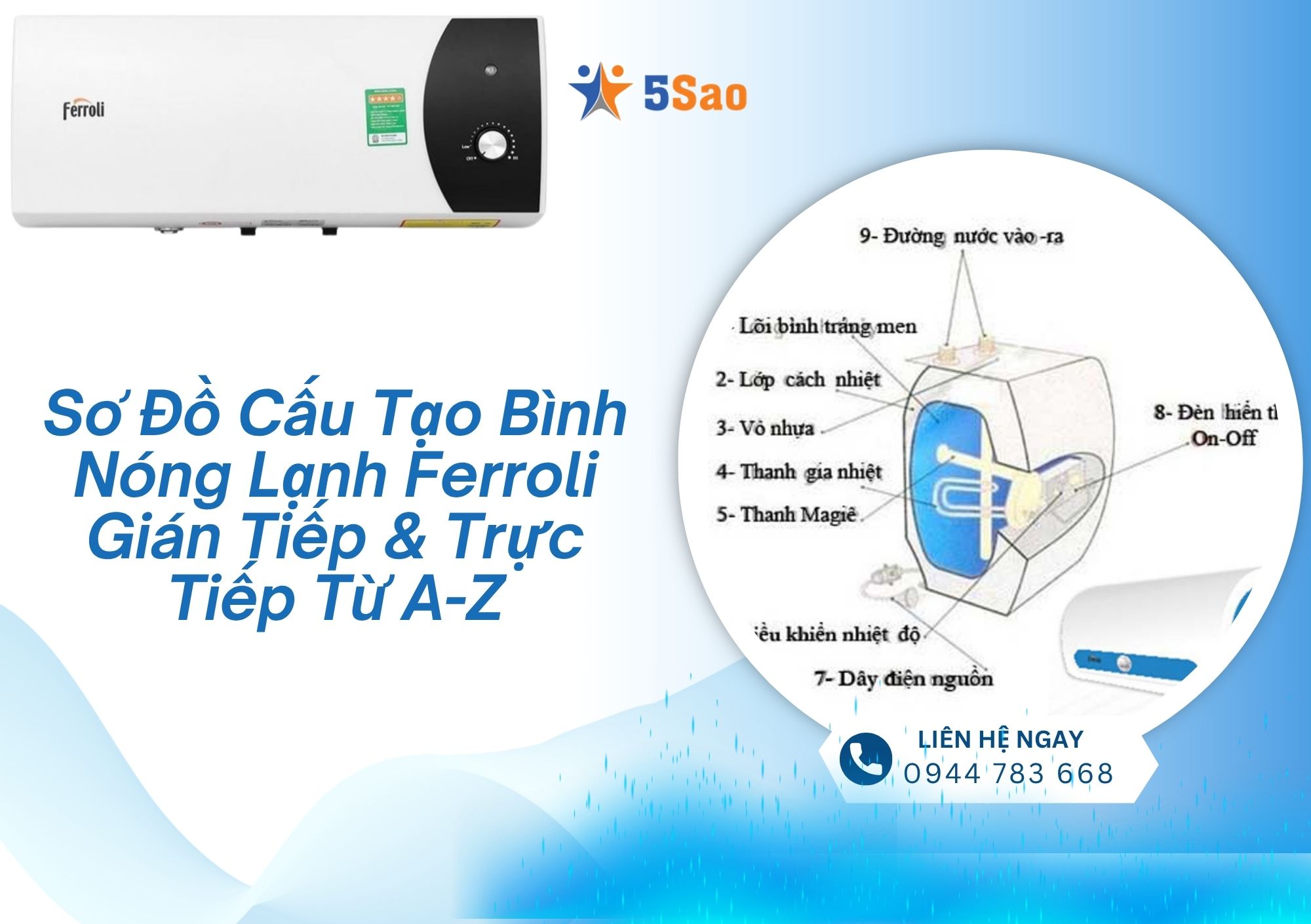

Cấu trúc tổng thể của thiết bị được chia thành các thành phần chính nhằm tối ưu hóa hiệu suất vận hành và đảm bảo độ an toàn cho người sử dụng. Việc nắm rõ từng linh kiện sẽ giúp bạn chủ động hơn trong quá trình kiểm tra, phát hiện sự cố sớm và thực hiện bảo dưỡng định kỳ hiệu quả. Lớp vỏ ngoài cùng không chỉ mang lại giá trị thẩm mỹ mà còn đóng vai trò là "lá chắn" bảo vệ toàn bộ linh kiện đắt giá bên trong khỏi những tác động tiêu cực từ môi trường nhà tắm ẩm ướt.

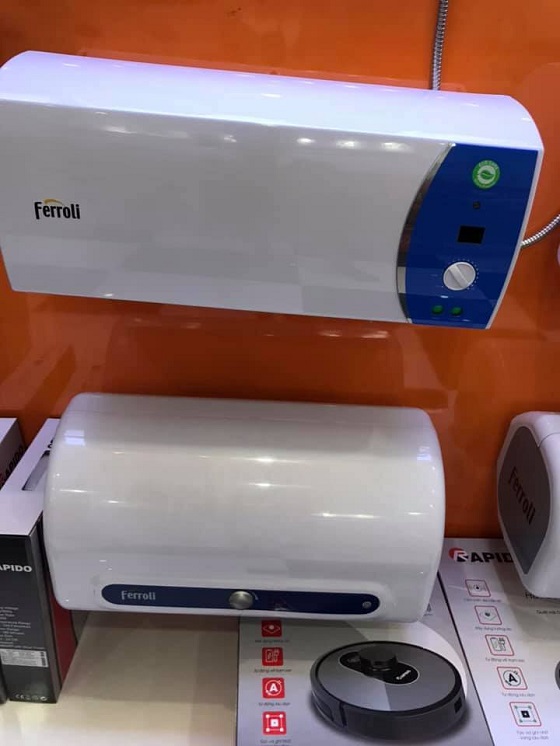

Vỏ bình nóng lạnh Ferroli được chế tạo hoàn toàn từ chất liệu nhựa ABS cao cấp có độ bền cơ học cao, chịu va đập tốt và bền màu theo thời gian. Bề mặt ngoài còn được phủ thêm một lớp sơn bóng chống tia UV, giúp máy duy trì vẻ sáng đẹp và hạn chế tối đa tình trạng ố vàng sau nhiều năm sử dụng.
Đặc biệt, lớp vỏ này đạt tiêu chuẩn chống thấm nước quốc tế IPX1/IPX4. Thiết kế này ngăn chặn hiệu quả dòng nước bắn, hơi ẩm hoặc bụi bẩn xâm nhập vào bên trong, bảo vệ các mạch điện tử khỏi nguy cơ chập cháy và kéo dài tuổi thọ thiết bị.

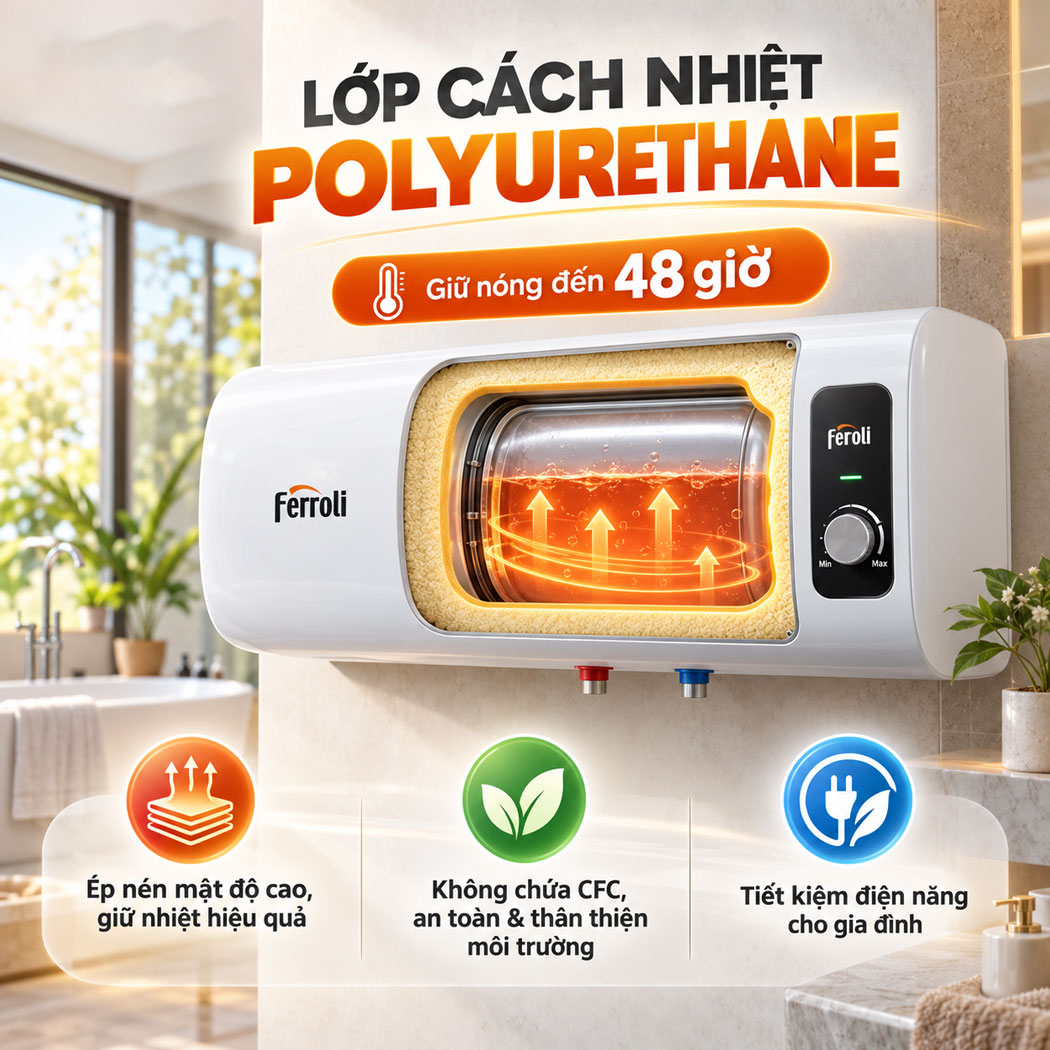

Công nghệ ép nén mật độ cao giúp hạn chế tối đa các lỗ khí nhỏ, tạo thành một hàng rào giữ nhiệt vô cùng hiệu quả cho thiết bị. Nhờ tính năng này, bình nóng lạnh Ferroli có khả năng duy trì nhiệt độ nước nóng lên tới 48 tiếng đồng hồ mà không tốn thêm điện năng đun lại.
Ngoài ra, vật liệu Polyurethane hoàn toàn không chứa chất CFC, rất thân thiện với môi trường và đảm bảo an toàn cho sức khỏe người dùng trong suốt quá trình sinh hoạt. Việc duy trì nhiệt lượng tốt cũng góp phần tiết kiệm đáng kể chi phí tiền điện hằng tháng cho gia đình.

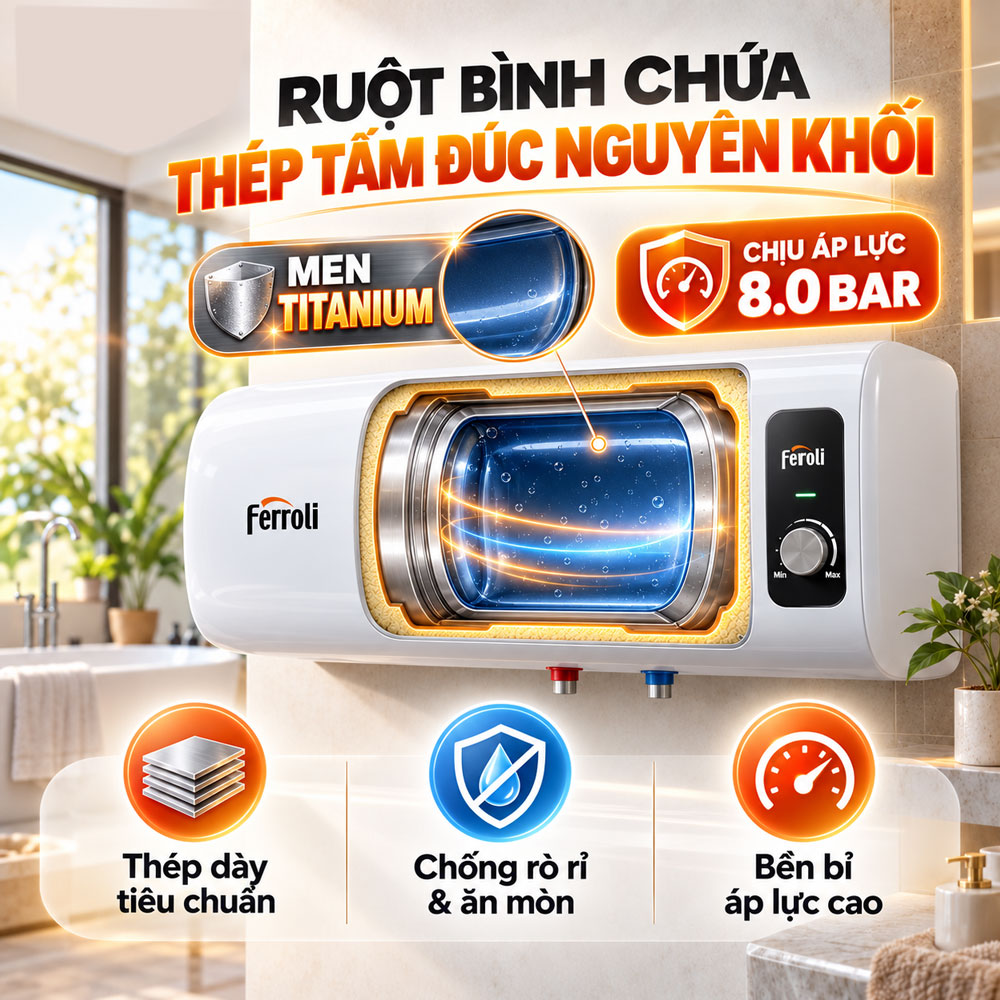

Ruột bình chứa là linh kiện chịu áp lực nước liên tục và làm việc trong môi trường nhiệt độ cao. Ferroli sử dụng thép tấm đúc nguyên khối với độ dày tiêu chuẩn, được xử lý bề mặt kỹ lưỡng trước khi đưa vào công đoạn tráng men.
Bên trong ruột bình được phủ một lớp men Titanium siêu mịn qua công nghệ thiêu kết ở nhiệt độ cao. Lớp men này bám chặt vào bề mặt thép, ngăn ngừa hiệu quả tình trạng rò rỉ nước, chống ăn mòn hóa học và chịu được áp lực nước lớn lên tới 8.0 bar.

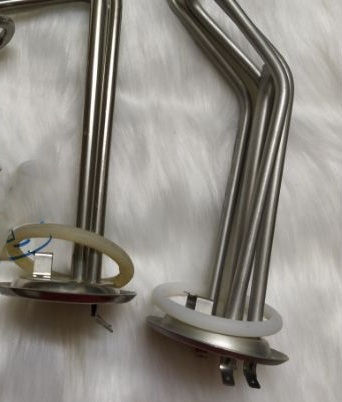

Thanh gia nhiệt đóng vai trò là "trái tim" của bình nóng lạnh, chịu trách nhiệm chuyển hóa điện năng thành nhiệt năng để làm nóng nước trong thời gian ngắn nhất. Linh kiện này thường được làm từ đồng nguyên chất hoặc inox 316 cao cấp với khả năng truyền nhiệt vượt trội.
Nhằm tăng độ bền và độ an toàn, thanh đốt còn được phủ thêm lớp tráng men Mạ Bạc tiên tiến. Lớp mạ này không chỉ giúp chống bám cặn vôi từ nguồn nước cứng mà còn có khả năng giải phóng ion bạc diệt khuẩn, mang lại nguồn nước tắm trong lành và an toàn cho làn da.

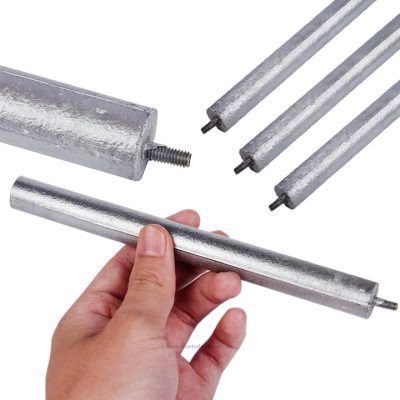

Thanh Anode Magie là linh kiện bảo vệ thầm lặng nhưng đóng vai trò sống còn đối với tuổi thọ của bình chứa. Do làm bằng kim loại Magie có tính hóa học hoạt động mạnh hơn sắt và đồng, thanh Anode sẽ tự biến mình thành vật thế mạng chịu sự ăn mòn điện hóa trước.
Trong quá trình đun nóng nước, các tác nhân gây ăn mòn sẽ phản ứng với thanh Magie thay vì tấn công vào các điểm hở vi mô trên lớp men ruột bình hay thanh đốt. Việc kiểm tra và thay thế thanh Anode định kỳ sẽ giúp bình chứa luôn duy trì trạng thái vận hành tốt nhất.

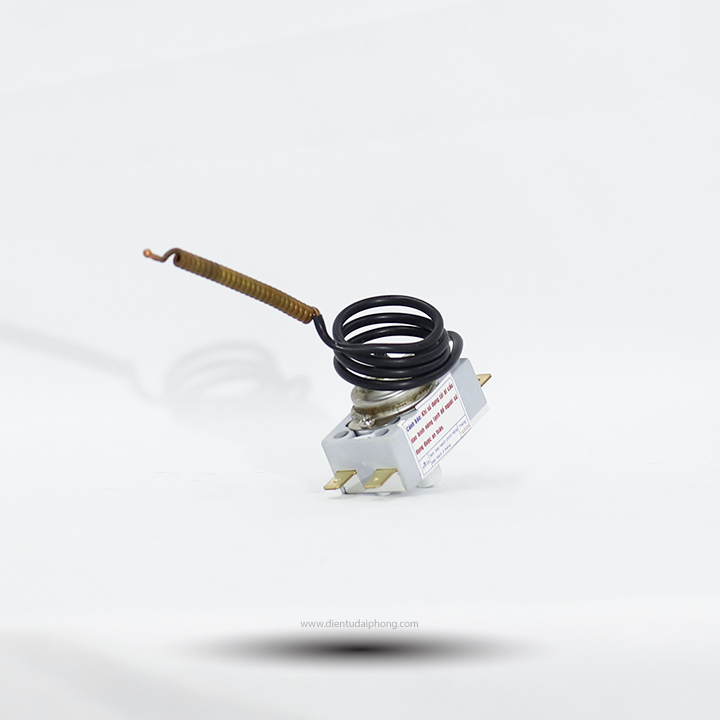

Rơ-le nhiệt đóng vai trò kiểm soát và duy trì nhiệt độ nước theo đúng mong muốn của người sử dụng. Hệ thống cảm biến thông minh này hoạt động theo cơ chế 2 cấp độ bảo vệ vô cùng chặt chẽ và chính xác.
Cấp độ thứ nhất sẽ tự động ngắt nguồn điện cấp vào thanh đốt khi nước đạt đến nhiệt độ đã cài đặt và tự bật lại khi nước nguội đi. Cấp độ thứ hai là rơ-le ngắt cạn cưỡng bức, sẽ lập tức cắt toàn bộ hệ thống điện nếu nhiệt độ trong bình tăng cao bất thường, ngăn chặn nguy cơ cháy nổ do đun khô.
Hệ thống chống giật ELCB (Earth Leakage Circuit Breaker) là thiết bị an toàn bắt buộc phải có trên các dòng bình nóng lạnh hiện đại. Cầu dao này liên tục giám sát sự cân bằng của dòng điện đi vào và đi ra khỏi thiết bị.
Ngay khi phát hiện có sự rò rỉ điện dù là nhỏ nhất (vượt quá 15mA), mạch vi xử lý của ELCB sẽ tự động ngắt nguồn điện trong thời gian siêu ngắn chỉ 1/1000 giây. Điều này giúp chủ động ngăn ngừa rủi ro bị điện giật cho người sử dụng trong quá trình tắm rửa.

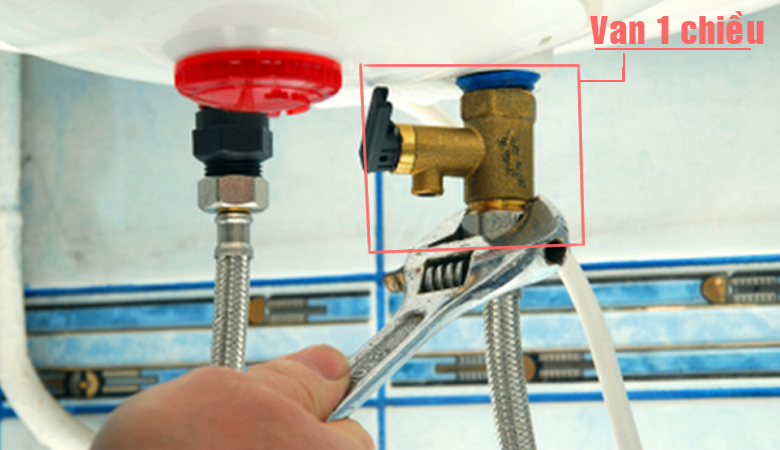

Van an toàn 1 chiều là một linh kiện nhỏ gọn được lắp đặt ngay tại đường cấp nước lạnh vào bình nhưng lại tích hợp hai chức năng vô cùng quan trọng. Chức năng thứ nhất là ngăn không cho nước nóng trong bình chảy ngược ra đường ống nước lạnh khi mất nước nguồn.
Chức năng thứ hai là xả áp tự động. Khi áp suất bên trong bình chứa tăng quá cao (vượt mức an toàn 8.5 bar) do nhiệt độ nước quá nóng, van sẽ tự động mở xả bớt một lượng nước nhỏ để giảm áp, bảo vệ ruột bình không bị biến dạng hay nứt vỡ.
Công nghệ chế tạo thanh đốt là một trong những thế mạnh lớn nhất giúp thương hiệu Ý khẳng định chất lượng vượt trội trên thị trường thiết bị gia nhiệt. Những cải tiến kỹ thuật này mang lại hiệu quả diệt khuẩn và kéo dài tuổi thọ sử dụng đáng kể cho sản phẩm.

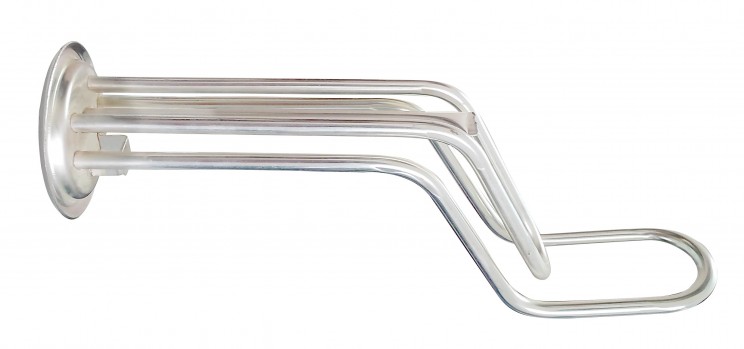

Sự tích hợp lớp phủ mạ bạc trên bề mặt thanh gia nhiệt tạo ra khả năng giải phóng các ion Ag+ giúp tiêu diệt vi khuẩn có hại trong nguồn nước. Công nghệ này góp phần nâng cao chất lượng nguồn nước ấm phục vụ nhu cầu tắm gội hàng ngày của các thành viên trong gia đình.

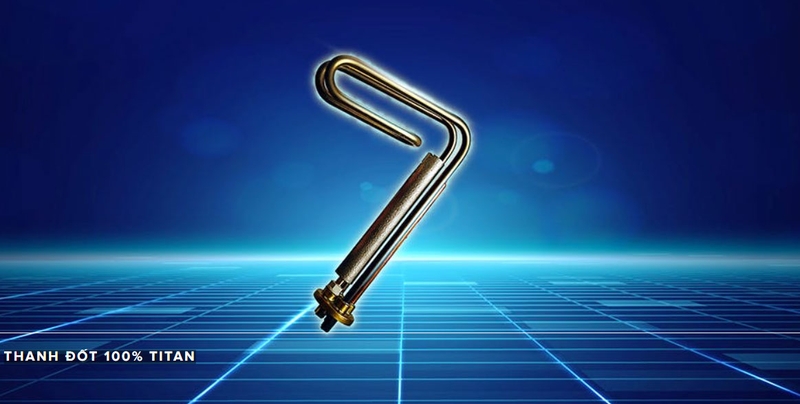

Lớp phủ Titan cao cấp giúp ngăn chặn tình trạng bám cặn canxi, giữ cho bề mặt thanh đốt luôn sạch sẽ sau nhiều năm vận hành liên tục. Ngoài ra, thiết kế thanh đốt đôi với tùy chọn công suất linh hoạt cho phép người dùng chủ động điều chỉnh mức nhiệt theo nhu cầu sử dụng thực tế.
Hiểu rõ cơ chế vận hành của thiết bị giúp người sử dụng khai thác tối đa công năng và biết cách sử dụng máy một cách khoa học, bền bỉ. Chu trình tuần hoàn nước và cơ chế đóng ngắt điện được thiết kế tự động và chính xác theo tiêu chuẩn kỹ thuật.
Nguồn nước lạnh được cấp vào đáy bình thông qua đường ống dẫn có lắp van một chiều để ngăn không cho nước chảy ngược ra ngoài. Khi nhiệt độ tăng lên, nước nóng nhẹ hơn sẽ nổi lên phần vòm đỉnh của bình chứa và đi ra ngoài theo đường ống nước nóng khi người dùng mở vòi.
Bộ phận rơ-le cảm biến nhiệt độ thực hiện nhiệm vụ đo đạc mức nhiệt của nguồn nước bên trong lồng chứa trong suốt quá trình đun nấu. Khi nhiệt độ đạt mức cài đặt tiêu chuẩn, rơ-le tự động ngắt dòng điện cấp vào thanh đốt và sẽ bật đun lại khi nhiệt độ nước giảm xuống thấp.

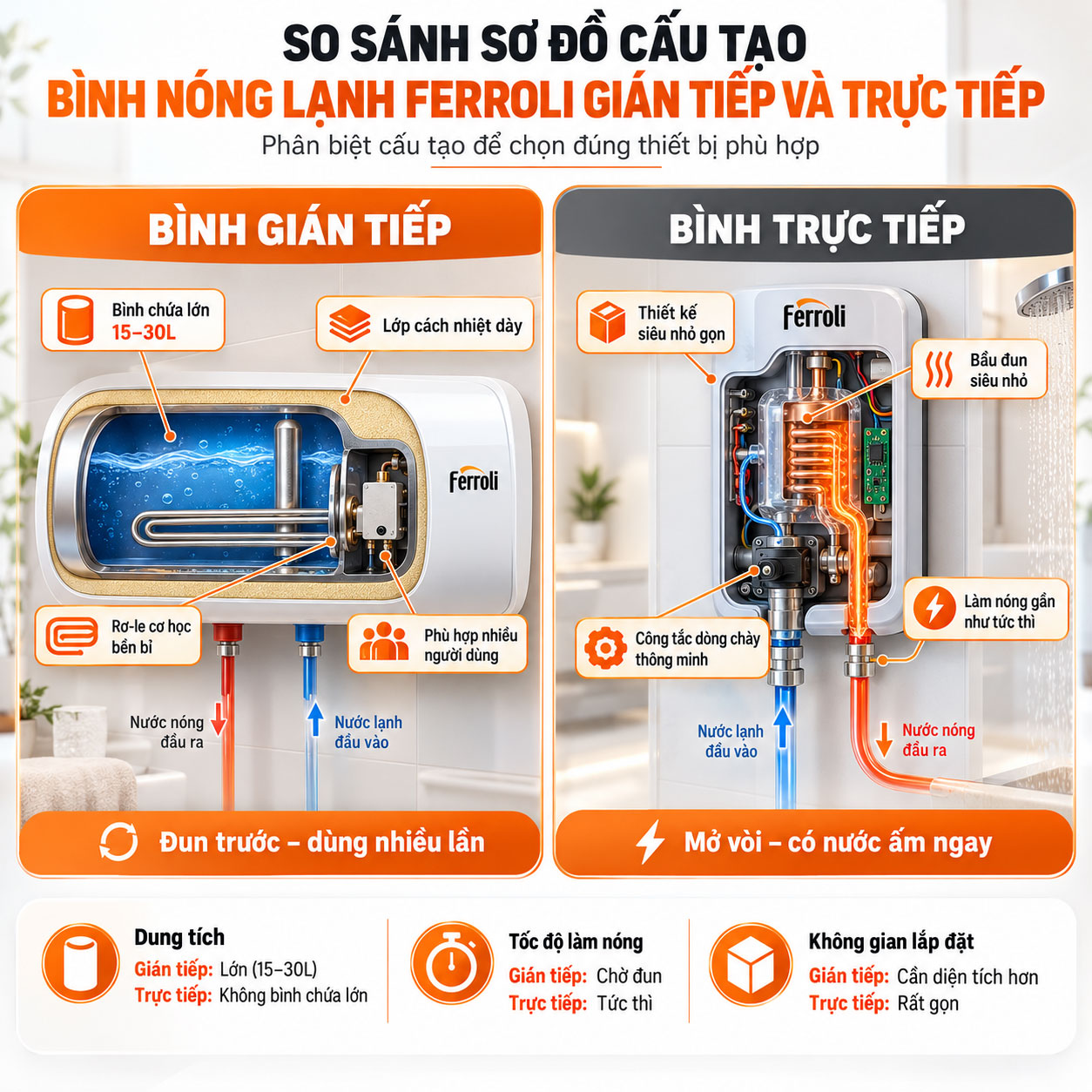

Mỗi dòng sản phẩm lại sở hữu cấu trúc cơ khí và nguyên lý hoạt động riêng biệt nhằm đáp ứng các điều kiện không gian lắp đặt khác nhau của khách hàng. Việc phân biệt rõ đặc điểm cấu tạo giúp người dùng dễ dàng đưa ra quyết định lựa chọn thiết bị phù hợp.
Bình gián tiếp nổi bật với phần ruột chứa dung tích lớn từ 15 đến 30 lít, cho phép đun nước một lần và sử dụng cho nhiều người. Cấu trúc máy tích hợp hệ thống rơ-le cơ học bền bỉ cùng lớp xốp cách nhiệt dày dặn, đáp ứng tốt nhu cầu sử dụng nước ấm vào mùa đông.
Dòng máy trực tiếp có thiết kế nhỏ gọn, không sử dụng bình chứa lớn mà dùng bầu đun siêu nhỏ kết hợp công tắc dòng chảy thông minh. Thiết bị này hoạt động dựa trên nguyên lý làm nóng nước ngay lập tức khi mở vòi, thường đi kèm bơm trợ lực mini để cải thiện áp lực nước yếu.
Việc duy trì bảo dưỡng thiết bị định kỳ giúp đảm bảo an toàn về điện và kéo dài tuổi thọ vận hành cho toàn bộ hệ thống máy. Đội ngũ kỹ thuật viên giàu kinh nghiệm luôn sẵn sàng hỗ trợ kiểm tra và xử lý dứt điểm mọi sự cố kỹ thuật tại nhà khách hàng.
Đội ngũ kỹ thuật viên 5Sao thông thuộc cấu trúc cơ khí tất cả các dòng Ferroli (Verdi, Duetto, QQ, Rita) cam kết sử dụng linh kiện chính hãng. Dịch vụ sửa chữa tận nơi giúp khắc phục hiệu quả các hiện tượng rò điện, chảy nước, mất nóng hoặc nháy đèn báo lỗi chỉ sau 20 đến 30 phút đặt lịch.
|
Hạng mục dịch vụ |
Kiểu lắp đặt |
Dung tích |
Đơn giá (VNĐ) |
Thời gian thực hiện |
|
Vệ sinh máy nóng lạnh gián tiếp |
Treo tường |
Dưới 20 lít |
200.000 |
1 giờ |
|
Vệ sinh máy nóng lạnh gián tiếp |
Treo tường |
21 – 30 lít |
250.000 |
1 giờ |
|
Vệ sinh máy nóng lạnh gián tiếp |
Treo tường |
Từ 31 lít trở lên |
300.000 |
1 giờ |
|
Vệ sinh máy nóng lạnh gián tiếp |
Âm trần |
Dưới 20 lít |
250.000 |
1,5 giờ |
|
Vệ sinh máy nóng lạnh gián tiếp |
Âm trần |
21 – 30 lít |
270.000 |
1,5 giờ |
|
Vệ sinh máy nóng lạnh gián tiếp |
Âm trần |
Từ 31 lít trở lên |
300.000 |
1,5 giờ |
|
Nhân công kiểm tra, báo giá lỗi hỏng |
Mọi vị trí |
— |
70.000 |
1 giờ |
|
Hạng mục thay thế, sửa chữa |
Giá tham khảo |
|
Thay thanh Magie chống ăn mòn |
250.000 – 450.000đ |
|
Thay thanh đốt (điện trở nhiệt) |
350.000 – 750.000đ |
|
Thay rơ le nhiệt (cảm biến nhiệt) |
200.000 – 500.000đ |
|
Thay van an toàn, van một chiều |
150.000 – 300.000đ |
|
Thay aptomat chống giật ELCB |
350.000 – 850.000đ |
|
Sửa bình nóng lạnh bị rò điện |
250.000 – 550.000đ |
|
Khắc phục bình nóng lạnh lâu nóng |
300.000 – 600.000đ |
|
Sửa bình nóng lạnh không lên nguồn |
300.000 – 650.000đ |
|
Thay dây nguồn máy nước nóng |
200.000 – 450.000đ |
|
Hàn bình bị rò rỉ nước |
450.000 – 800.000đ |
|
Hạng mục sửa chữa |
Giá tham khảo |
|
Sửa board mạch không nguồn |
450.000 – 750.000đ |
|
Sửa máy nước nóng không nóng |
350.000 – 650.000đ |
|
Thay điện trở / thanh đốt |
450.000 – 650.000đ |
|
Sửa bơm trợ lực yếu, kêu to |
450.000 – 1.200.000đ |
|
Khắc phục máy nước nóng nhảy CB liên tục |
300.000 – 600.000đ |
|
Sửa máy nước nóng áp lực nước yếu |
300.000 – 550.000đ |
|
Thay phốt, van khóa nước |
300.000 – 550.000đ |
|
Sửa máy nước nóng bị chảy nước |
250.000 – 500.000đ |
|
Thay vòi sen máy nước nóng |
150.000 – 450.000đ |
Lưu ý: Bảng giá trên được xây dựng dựa trên bảng giá dịch vụ của 5Sao tại thời điểm biên soạn nội dung, áp dụng cho các dòng bình nóng lạnh Ferroli (Midi, QQ, Verona, Duetto, Divo, Rita,...). Chi phí thực tế có thể thay đổi tùy thuộc vào vị trí thi công (treo tường hay âm trần), tình trạng hư hỏng thực tế và linh kiện Ferroli thay thế cụ thể. Kỹ thuật viên 5Sao luôn kiểm tra cẩn thận thiết bị, tư vấn phương án xử lý tối ưu và báo giá cụ thể trước khi tiến hành thực hiện.
Ferroli trang bị thanh đốt bằng chất liệu đồng nguyên chất, Inox 316 cao cấp hoặc các công nghệ độc quyền tráng men Mạ Bạc và Mạ Titan. Các chất liệu này giúp thiết bị gia nhiệt nhanh chóng, kháng khuẩn hiệu quả và chống bám cặn vôi tối ưu trong suốt quá trình sử dụng.
Thanh Magie đóng vai trò hy sinh điện hóa, chịu trách nhiệm hấp thụ các ion ăn mòn có trong nguồn nước sinh hoạt để bảo vệ lồng chứa. Nhờ có linh kiện này, phần ruột bình tráng men Titanium bên trong sẽ không bị thủng hay hoen gỉ, đảm bảo tuổi thọ bền bỉ cho thiết bị.
Cục chống giật ELCB được tích hợp trực tiếp ngay trên đoạn dây nguồn cấp điện chính của bình nóng lạnh Ferroli trước khi vào máy. Bộ phận này luôn có sẵn nút Test và Reset để người dùng chủ động kiểm tra tính năng ngắt điện an toàn định kỳ trong quá trình sử dụng.
Nắm vững sơ đồ cấu tạo bình nóng lạnh Ferroli chính là chìa khóa giúp gia chủ khai thác tối đa công năng đun nóng và phát hiện sớm các sự cố rò rỉ điện nước nguy hiểm. Theo dõi thêm các bài viết chia sẻ kinh nghiệm hữu ích khác từ 5Sao để chủ động chăm sóc các thiết bị điện lạnh trong gia đình. Nếu bạn cần tư vấn kỹ thuật hoặc kiểm tra linh kiện chính hãng, liên hệ 5Sao để được hỗ trợ nhanh chóng.
