Hướng dẫn đọc sơ đồ máy lọc nước từ A – Z cho người mới

Máy lọc nước R.O là thiết bị không thể thiếu trong mỗi gia đình, nhưng bên trong lớp vỏ tủ sang trọng ấy là một hệ thống chằng chịt các đường ống nước và linh kiện điện tử phức tạp. Việc nắm rõ sơ đồ máy lọc nước (bao gồm sơ đồ cấu tạo, đường đi của nước và mạch điện) sẽ giúp bạn dễ dàng hiểu được nguyên lý hoạt động, chủ động tự bảo dưỡng, thay lõi cũng như xử lý nhanh các sự cố thường gặp. Hãy cùng 5Sao khám phá chi tiết cấu trúc toàn diện của máy lọc nước ngay dưới đây!

1. Sơ đồ cấu tạo tổng quan của máy lọc nước R.O

Giới thiệu các bộ phận chính tạo nên một chiếc máy lọc nước hoàn chỉnh:

• Hệ thống lõi lọc (Cấp lọc 1 đến cấp lọc bù khoáng): Lõi lọc thô, màng lọc R.O (trái tim của máy), và các lõi chức năng (T33, Nano Silver, Alkaline...).
• Hệ thống bơm và bình áp: Bơm tạo áp lực và bình chứa nước tinh thần kín.
• Hệ thống điện điều khiển: Nguồn 24V, van áp thấp, van áp cao, van từ.

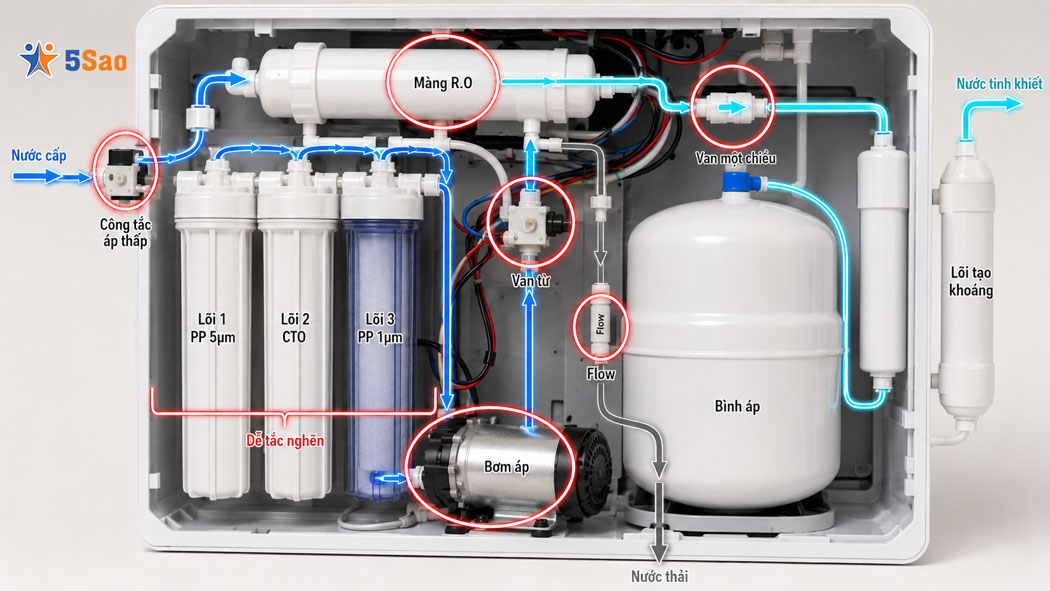

2. Sơ đồ đường đi của nguồn nước (Đường nước cấp & nước thải)

Giải thích chi tiết dòng chảy của nước từ lúc vào máy đến khi ra vòi:

• Bước 1 (Nước đầu vào): Nước đi qua van cấp nước -> qua van áp thấp -> đi vào lõi lọc số 1, 2, 3 để loại bỏ cặn bẩn, clo và tạp chất thô.
• Bước 2 (Bơm áp): Nước sạch thô được bơm đẩy qua van từ đi vào màng lọc R.O.
• Bước 3 (Tách dòng tại màng R.O):
  • Dòng nước tinh khiết: Chảy qua van một chiều vào bình áp dự trữ, sau đó qua các lõi tạo khoáng lên vòi sử dụng.
  • Dòng nước thải: Đi qua van hạn chế nước thải (Flow) để xả ra ngoài, giữ cho màng R.O luôn được súc rửa sạch.

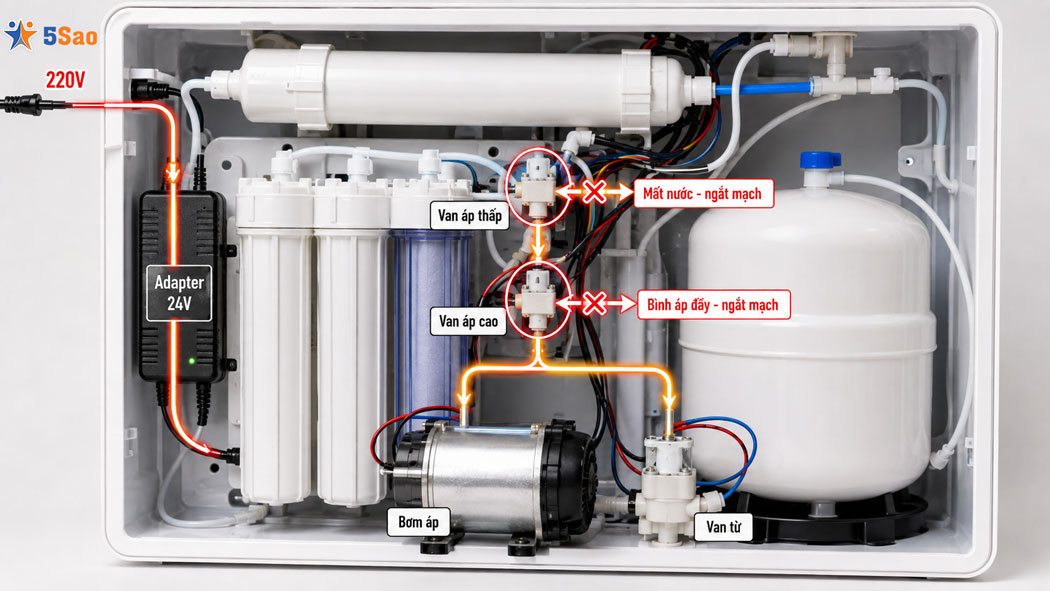

3. Sơ đồ mạch điện máy lọc nước (Nguyên lý đấu nối điện)

• Mô tả chi tiết cách dòng điện 24V vận hành hệ thống



• • Từ nguồn điện 220V qua Adapter chuyển đổi thành 24V.
  • Dòng điện đi qua van áp thấp (kiểm tra nước cấp) -> qua van áp cao (kiểm tra áp lực bình áp) -> cung cấp điện đồng thời cho bơm áp và van từ.
• Cơ chế ngắt nghỉ tự động: Khi mất nước hoặc bình áp đầy, mạch bị ngắt khiến bơm và van từ dừng hoạt động hoàn toàn.

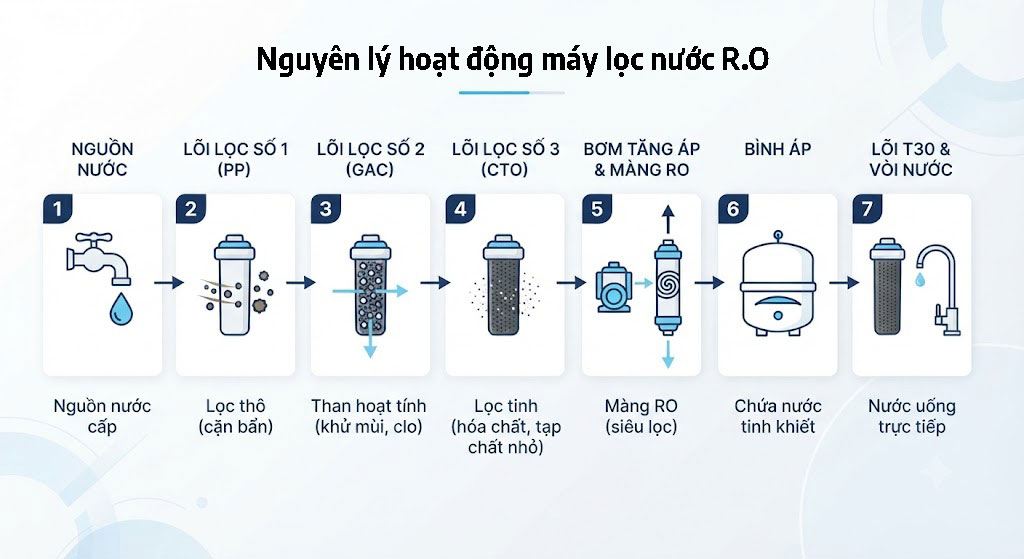

4. Nguyên lý hoạt động máy lọc nước RO

Sau khi đã nắm được sơ đồ lắp máy lọc nước RO, hãy cùng tìm hiểu về cách thức hoạt động của nó. Để một máy lọc nước RO có khả năng cung cấp nước tinh khiết đạt tiêu chuẩn uống trực tiếp mà không cần đun sôi, các thành phần quan trọng như lõi lọc, màng RO, và bình áp… cần phải có chất lượng cao. Đặc biệt, hệ thống lọc phải được trang bị tối thiểu 7 lõi lọc, hoạt động theo quy trình chuẩn dưới đây:

Bước 1: Lõi lọc PP 5 micron

Ở bước đầu tiên, nước sẽ đi qua lõi PP 5 micron để loại bỏ các cặn bẩn thô như rong rêu, đất cát. Lõi này giúp bảo vệ các lõi tiếp theo khỏi bị tắc nghẽn bởi các tạp chất lớn.

Bước 2: Lõi lọc OCB-GAC

Nước tiếp tục đi qua lõi OCB-GAC để loại bỏ clo, các hợp chất hữu cơ dư thừa và các chất khí gây mùi khó chịu. Nếu nguồn nước có chứa đá vôi, lõi lọc thứ hai này sẽ được thay bằng lõi Cation.

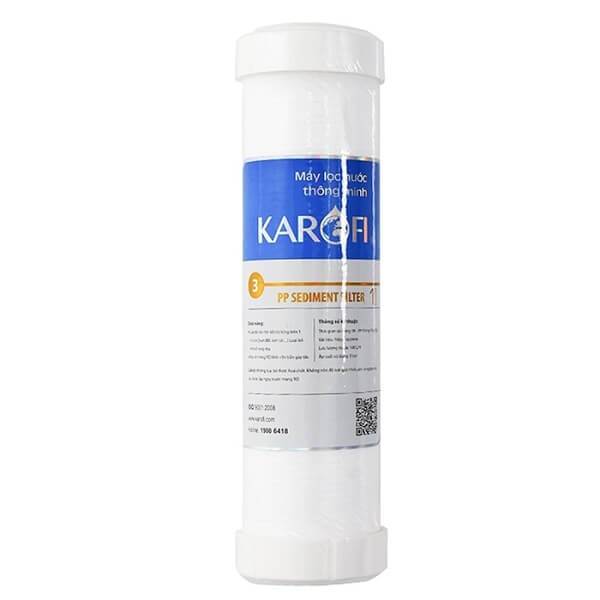

Bước 3: Lõi PP 1 micron

Bước thứ ba sử dụng lõi PP 1 micron để loại bỏ các tạp chất lơ lửng kích thước lớn hơn 1 micron. Trong trường hợp đã sử dụng lõi lọc đá vôi ở bước 2, lõi thứ 3 sẽ được thay thế bằng lõi Carbon Block để loại bỏ chất hữu cơ và các tạp chất lơ lửng còn lại.

Bước 4: Màng lọc RO

Đây là bước quan trọng với màng lọc RO làm từ vật liệu TFC (Thin Film Composite), có kích thước lỗ lọc siêu nhỏ 0.0001 micromet. Màng RO giúp loại bỏ đến 99.99% vi khuẩn, virus, kim loại nặng, và các tạp chất siêu nhỏ, mang lại nguồn nước tinh khiết tuyệt đối.

Bước 5: Lõi T33-GAC

Lõi T33-GAC làm từ than hoạt tính giúp loại bỏ mùi và vị khó chịu còn sót lại trong nước, mang lại vị nước dễ uống.

Bước 6: Lõi Nano Silver

Được lắp ở giai đoạn cuối, lõi Nano Silver ngăn ngừa tái nhiễm khuẩn và cân bằng độ pH, giúp nước có vị ngon và dễ uống hơn.

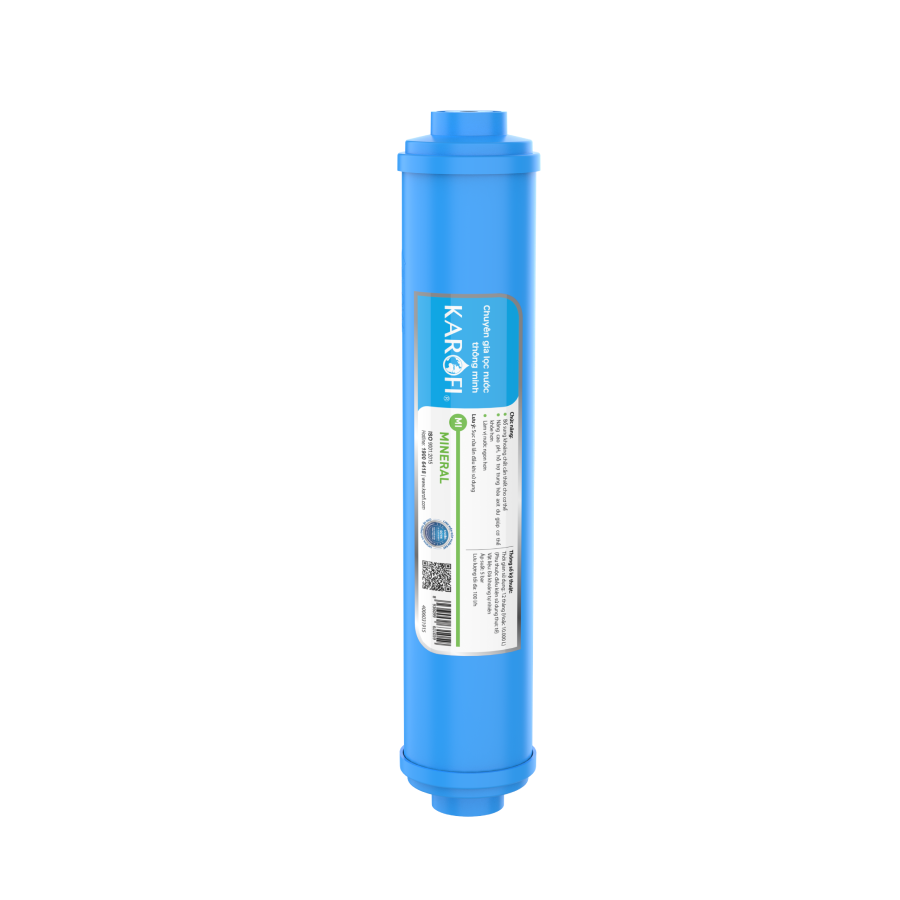

Bước 7:Lõi khoáng đá

Lõi khoáng giúp bổ sung các khoáng chất thiết yếu, mang lại nguồn nước không chỉ tinh khiết mà còn giàu dinh dưỡng cho cơ thể.

Với 7 bước lọc trên, máy lọc nước RO đảm bảo mang đến nguồn nước sạch tinh khiết, sẵn sàng để uống trực tiếp mà không cần qua đun sôi.

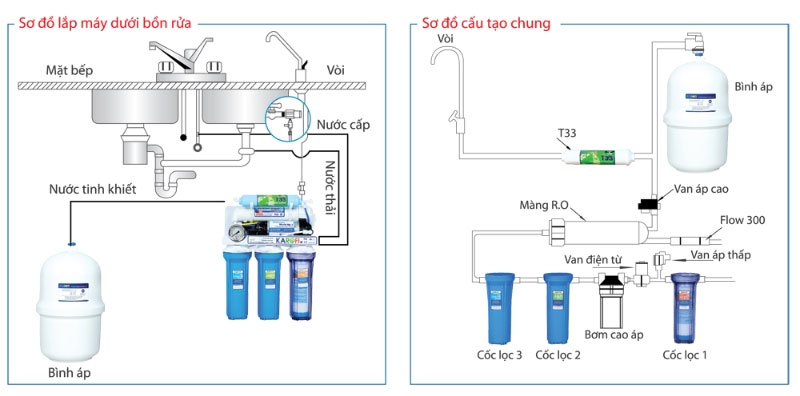

5. Hướng dẫn chi tiết cách lắp đặt máy lọc nước RO tại nhà

Việc lắp đặt máy lọc nước RO tại nhà không quá phức tạp nếu bạn tuân thủ đúng các bước theo hướng dẫn dưới đây:

• Chuẩn bị dụng cụ: Bạn cần chuẩn bị các dụng cụ như: tua vít, băng keo, cờ lê và các phụ kiện kèm theo máy lọc.
• Chọn vị trí lắp đặt: Đặt máy ở khu vực gần nguồn nước và chỗ thoát nước thải. Lưu ý rằng không gian lắp đặt cần thoáng mát và dễ dàng kiểm tra bảo dưỡng.

Để máy lọc nước RO hoạt động trơn tru, hạn chế tối đa các sự cố trong quá trình sử dụng, bạn cần tuân thủ các bước lắp đặt cơ bản sau:

• Chuẩn bị nguồn nước đầu vào: Chia nước từ các điểm như bồn rửa hoặc điểm đấu nối nước. Đảm bảo khóa nguồn nước lại trước khi bắt đầu lắp đặt máy.
• Lắp các lõi lọc: Tháo lớp màng nilon bảo vệ trên các lõi lọc 1, 2, 3 và lắp vào các cốc lọc tương ứng. Vặn chặt cốc lọc số 2 và số 3, còn cốc số 1 chỉ nên vặn vừa phải để hơi có thể thoát ra, tránh tạo khí Air.
• Kết nối dây RO: Gắn dây RO lớn vào cút đầu vào của cốc lọc số 1. Khi lắp, cuốn băng tan quanh cút ốc để đảm bảo kết nối chắc chắn và tránh rò rỉ.
• Chuẩn bị xả nước sục rửa: Tháo dây RO ở đầu ra cốc lọc số 3, sau đó nối dây RO nhỏ từ cốc số 3 đến điểm xả nước để tiến hành sục rửa các lõi lọc.
• Kết nối điện và sục rửa lõi: Cắm máy lọc RO vào nguồn điện, mở van nước để bắt đầu quá trình sục rửa, làm sạch các chất bảo quản trong lõi 1, 2, 3 trong khoảng 20 phút.
• Kiểm tra và điều chỉnh cốc lọc: Trong quá trình sục rửa, nếu nước tràn ra từ cốc số 1, vặn chặt cốc lại. Không nên vặn quá chặt, chỉ cần nới lỏng nhẹ để tránh tình trạng Air khí, gây ảnh hưởng đến khả năng lọc nước.
• Hoàn tất sục rửa: Sau 20 phút, ngắt điện và kết nối lại dây RO từ đầu vào màng RO đến cốc lọc số 3 như ban đầu.
• Lắp đặt màng RO: Đeo găng tay khi tháo màng bảo vệ ni lông ngoài màng RO để đảm bảo vệ sinh và tránh đưa bụi bẩn vào màng lọc.
• Thấm nước màng RO: Dùng nước tinh khiết (nước đóng chai) để thấm ướt màng RO, giúp giãn nở đồng đều, đảm bảo hiệu suất lọc tối đa.
• Lắp màng RO vào vỏ: Đưa màng RO vào vỏ màng, đảm bảo phần gioăng đen hướng vào trong.
• Vặn nắp vỏ màng: Sử dụng kìm để siết chặt nắp vỏ màng, đảm bảo không rò rỉ nước trong quá trình vận hành.
• Nối dây van Flow: Gắn dây nhỏ từ màng RO vào van Flow và dẫn dây ra điểm xả nước gia đình.
• Sục rửa màng RO: Ngắt dây xanh kết nối từ màng RO, sau đó lắp dây nhỏ để tiến hành xả nước, làm sạch chất bảo quản trong màng RO trong khoảng 20 phút.
• Hoàn tất sục rửa màng RO: Sau khi quá trình sục rửa kết thúc, kết nối lại dây theo thứ tự lắp ban đầu và nối đầu ra nước tinh khiết từ màng RO vào bình áp.
• Kết nối lõi lọc số 5 và số 6: Từ bình áp, kết nối dây vào đầu vào của lõi lọc số 5. Lõi số 5 và số 6 thường được lắp sẵn.

6. Những lưu ý khi lắp đặt và sử dụng máy lọc nước RO

Để thiết bị luôn duy trì hiệu suất lọc tối ưu, vận hành ổn định và kéo dài tuổi thọ theo năm tháng, bạn nên bỏ túi ngay những nguyên tắc quan trọng sau đây:

• Lựa chọn không gian lắp đặt phù hợp: Nên ưu tiên bố trí máy ở những nơi khô ráo, thoáng khí, tránh tuyệt đối ánh nắng gắt chiếu thẳng hoặc các vị trí ẩm thấp để bảo vệ an toàn cho các linh kiện và mạch điện bên trong.
• Chăm sóc và thay thế định kỳ: Thường xuyên lau chùi sạch sẽ khoang máy; đồng thời chủ động thay mới các lõi lọc thô trong khoảng từ 3 đến 6 tháng tùy thuộc vào tần suất sử dụng và chất lượng thực tế của nguồn nước.
• Đánh giá nguồn nước cấp đầu vào: Thường xuyên theo dõi đặc tính nguồn nước để dự đoán chính xác thời điểm cần thay màng R.O và các lõi chức năng, giúp hạn chế tình trạng cặn bẩn bám đặc làm suy giảm tuổi thọ màng lọc.
• Tuân thủ nguyên tắc an toàn điện: Cấp nguồn điện ổn định cho hệ thống, đồng thời cẩn trọng không để nước rò rỉ bắn vào khu vực adapter, phích cắm hay các điểm đấu nối dây dẫn điện nhằm phòng ngừa rủi ro chập cháy.
• Sử dụng linh kiện và lõi lọc chính hãng: Khi đến hạn thay thế, hãy chọn mua đúng các dòng lõi lọc chính hãng tương thích để đảm bảo chất lượng nước tinh khiết đạt chuẩn và bảo vệ toàn diện cho máy.

Việc lắp đặt đúng kỹ thuật kết hợp với quy trình bảo dưỡng khoa học sẽ giúp gia đình bạn luôn yên tâm tận hưởng nguồn nước sạch trong lành và bảo vệ sức khỏe mỗi ngày. Nếu bạn gặp khó khăn trong quá trình kiểm tra, thay lõi hay cần thợ kỹ thuật giàu kinh nghiệm đến tận nhà hỗ trợ xử lý sự cố nhanh chóng, đừng ngần ngại kết nối ngay với dịch vụ uy tín từ ứng dụng 5Sao để được phục vụ chu đáo!

7. 5Sao - Hướng dẫn sơ đồ máy lọc nước RO và Dịch vụ sửa chữa tại nhà

5Sao là nền tảng công nghệ tiên phong kết nối trực tiếp các chuyên gia sửa chữa, bảo dưỡng thiết bị gia đình và cải tạo nhà cửa với khách hàng thông qua website và ứng dụng di động. Chúng tôi mang đến giải pháp toàn diện giúp tối ưu hóa thời gian và chi phí cho mọi gia đình hiện đại.

Bên cạnh đó, hệ thống vận hành theo quy trình chuẩn hóa từ khâu tiếp nhận đến khi hoàn tất dịch vụ. Nền tảng công nghệ 5Sao mang lại trải nghiệm thuận tiện và liền mạch, giúp bạn dễ dàng nắm bắt kỹ thuật, hiểu rõ sơ đồ máy lọc nước cũng như xử lý triệt để các vấn đề phát sinh trong quá trình sử dụng thiết bị.

Đừng để sự cố kỹ thuật hay đấu nối sai sơ đồ làm gián đoạn sinh hoạt gia đình! Nếu thiết bị gặp trục trặc, mất nguồn, không ngắt nước thải hoặc cần bảo dưỡng định kỳ, hãy đặt thợ 5Sao ngay hôm nay để được hỗ trợ tận nơi nhanh chóng và chính xác.

7.1 Giải pháp hỗ trợ kỹ thuật từ đội ngũ thợ 5Sao

• Kiểm tra và đấu nối sơ đồ điện nước: Rà soát sơ đồ mạch điện chi tiết (van áp thấp, van áp cao, bơm tăng áp, van điện từ, nguồn adapter 24V) và hệ thống đường ống nước để đảm bảo thiết bị vận hành chuẩn xác, tự động ngắt/mở đúng chu trình.
• Xử lý sự cố và thay thế linh kiện: Khắc phục triệt để các lỗi thường gặp như máy không chạy, mất nguồn, nước thải chảy liên tục không ngắt hoặc rò rỉ nước.
• Bảo dưỡng và thay lõi định kỳ: Vệ sinh tổng thể, kiểm tra áp lực hệ thống và thay thế các cấp lõi lọc, màng RO chính hãng giúp nguồn nước luôn tinh khiết, an toàn cho sức khỏe.

7.2 Các giá trị cốt lõi khi sử dụng dịch vụ tại hệ thống

• Giao diện đặt lịch thông minh: Thao tác linh hoạt, tiết kiệm thời gian chờ đợi cho mọi gia đình.
• Báo giá minh bạch trực tuyến: Niêm yết chi phí rõ ràng ngay khi tạo đơn giúp bạn hoàn toàn yên tâm.

• Đội ngũ kỹ thuật tận tâm: Thợ tay nghề cao hỗ trợ xử lý triệt để các vấn đề kỹ thuật tại nhà.
• Chăm sóc khách hàng toàn diện: Đồng hành và giải quyết nhanh chóng mọi thắc mắc trong suốt quá trình trải nghiệm.

8. Câu hỏi thường gặp

8.1 Sơ đồ đường nước máy lọc nước các hãng có giống nhau không?

Đa số các dòng sản phẩm lọc nước công nghệ RO trên thị trường hiện nay đều tuân theo một sơ đồ khối chung thống nhất. Cấu trúc này đi tuần tự từ cụm lọc thô đến màng lọc RO trung tâm và các lõi chức năng tạo khoáng phía sau.

8.2 Máy lọc nước không có điện thì sơ đồ đường nước có hoạt động không?

Hệ thống lọc nước cấu tạo bắt buộc phải có nguồn điện để vận hành các linh kiện bên trong. Thiết bị cần điện để cấp nguồn cho động cơ bơm áp đẩy nước vượt qua màng lọc và giúp van từ mở đường nước lưu thông.
