Sơ đồ điện máy lọc nước RO chuẩn kỹ thuật từ A-Z

Việc nắm vững sơ đồ điện máy lọc nước giúp người dùng tự tin kiểm tra, chẩn đoán và xử lý sự cố về nguồn điện hay van áp bên trong thiết bị một cách an toàn tại nhà. Bài viết này 5Sao sẽ hướng dẫn chi tiết về cấu trúc mạch điện và cách khắc phục lỗi hiệu quả, mang lại trải nghiệm tiện ích tối ưu cho gia đình.

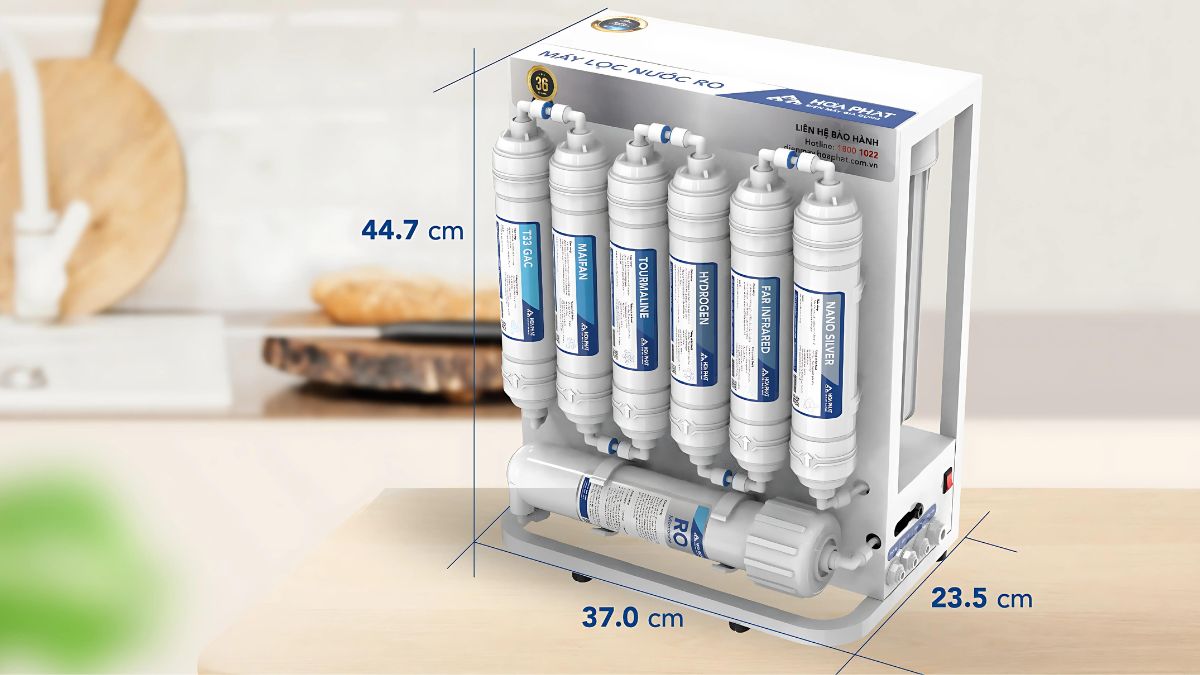

1. Máy lọc nước RO là gì?

Máy lọc nước RO là dòng thiết bị sử dụng công nghệ thẩm thấu ngược tiên tiến hiện nay, giúp loại bỏ đến 99,9% tạp chất có hại để cho ra nguồn nước tinh khiết uống trực tiếp không cần đun sôi.

Tuy nhiên, để hệ thống vận hành trơn tru, việc nắm rõ cấu tạo cơ bản cũng như sơ đồ điện máy lọc nước là điều vô cùng cần thiết đối với thợ kỹ thuật lẫn người dùng. Khi gặp sự cố mất nguồn hoặc máy bơm không chạy, việc dò theo sơ đồ mạch điện máy lọc nước RO sẽ giúp bạn khoanh vùng nhanh các bộ phận như nguồn adapter 24V, van áp cao, van áp thấp hay van điện từ. Nhờ hiểu rõ sơ đồ đường điện máy lọc nước, quá trình kiểm tra, đấu nối hay thay thế linh kiện trở nên chuẩn xác hơn, đảm bảo thiết bị luôn hoạt động bền bỉ và an toàn.

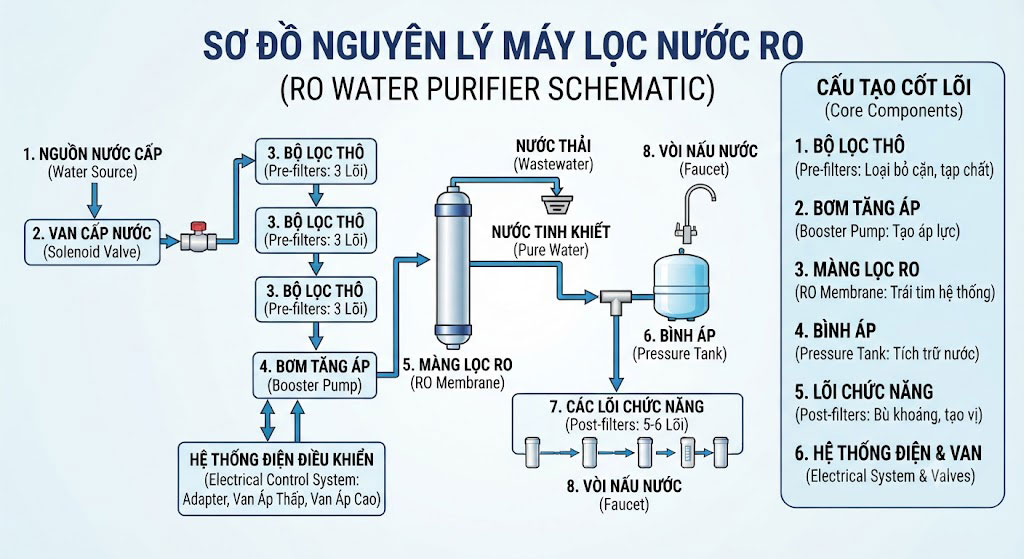

2. Sơ đồ điện máy lọc nước RO và cấu tạo chung

Hiện nay trên thị trường có rất nhiều hãng sản xuất máy lọc nước RO, mỗi dòng sản phẩm lại sở hữu từ 5 đến 10 lõi lọc với cấu trúc khác nhau, khiến sơ đồ đấu điện máy lọc nước cũng có những điểm tinh chỉnh riêng biệt. Tuy nhiên, về mặt bản chất kỹ thuật, hệ thống của các dòng máy đều được cấu thành từ các bộ phận và linh kiện cốt lõi sau:

• Van cấp nước: Đảm nhận nhiệm vụ kiểm soát và cho phép nguồn nước từ đường ống bên ngoài đi vào bên trong hệ thống lọc.
• Bơm máy lọc: Linh kiện quan trọng tạo ra áp lực lớn, ép dòng nước chảy qua các tầng lọc thô và màng lọc RO chuyên dụng.
• Bộ lọc thô: Thường bao gồm từ 3 đến 4 lõi đầu nguồn, chuyên làm nhiệm vụ giữ lại cặn bẩn, rỉ sét, tạp chất lơ lửng và các hóa chất độc hại.
• Màng lọc RO: Trái tim của toàn bộ hệ thống, sử dụng công nghệ thẩm thấu ngược để loại bỏ triệt để vi khuẩn, kim loại nặng và các chất độc hại, trả lại nguồn nước hoàn toàn tinh khiết.
• Bộ lọc tinh (lõi chức năng): Gồm khoảng 5 lõi phía sau, giúp bù khoáng, ổn định độ pH, khử mùi và tạo vị ngọt tự nhiên cho nước uống trực tiếp.
• Bình áp: Khoang chứa kín dùng để tích trữ lượng nước đã lọc sạch, đồng thời duy trì áp suất ổn định để đẩy nước ra ngoài vòi khi người dùng mở van.
• Vòi nước sạch: Thiết bị đầu ra giúp người dùng dễ dàng lấy nước sinh hoạt hằng ngày.
• Hệ thống điện và linh kiện bảo vệ: Gồm bộ đổi nguồn adapter 24V, hệ thống dây dẫn, công tắc cùng các loại van chuyên dụng như van áp thấp, van áp cao và van điện từ.

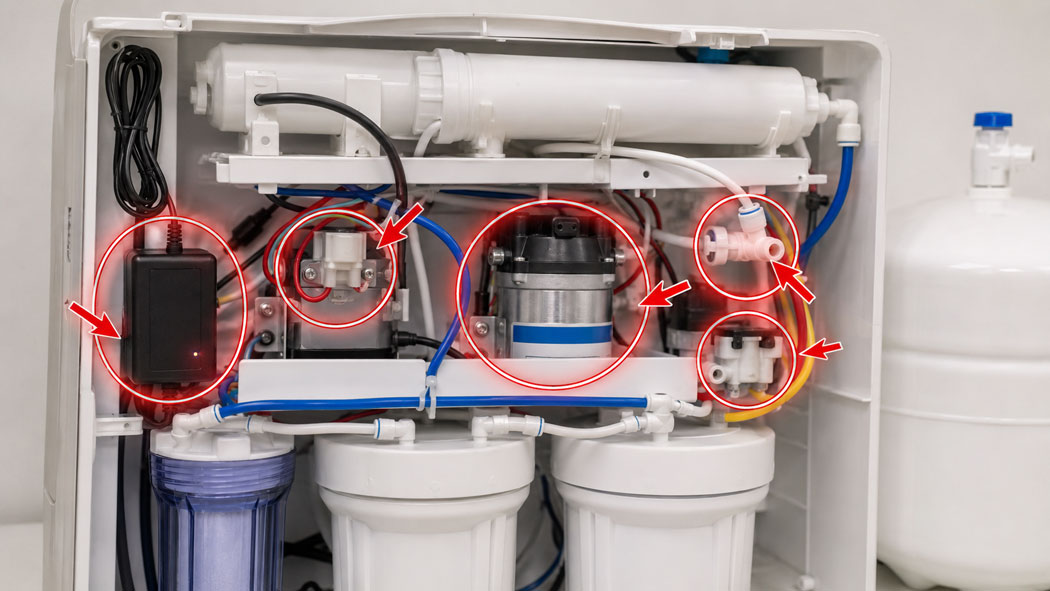

3. Các bộ phận điện và linh kiện điều khiển chính của máy lọc nước RO

Bên cạnh các lõi lọc và bình chứa, hệ thống điện đóng vai trò như "trung tâm đầu não" điều phối toàn bộ chu trình hoạt động của máy. Các linh kiện điện chính bao gồm:

• Adapter 24V: Bộ chuyển đổi nguồn điện lưới 220V thành dòng điện một chiều 24V an toàn, cung cấp năng lượng cho bơm và các loại van hoạt động ổn định.
• Van áp cao: Thiết bị cảm biến áp suất nước tại đầu ra của bình áp, có nhiệm vụ tự động ngắt mạch điện khi bình chứa đã đầy nước để tránh tình trạng máy hoạt động quá tải.
• Van áp thấp: Linh kiện bảo vệ quan trọng chuyên theo dõi áp lực nguồn nước cấp đầu vào. Nếu nước yếu hoặc mất nguồn nước cấp, van sẽ tự động ngắt điện để ngăn không cho máy bơm chạy khô gây cháy máy.
• Van điện từ (Van từ): Đóng vai trò như một chiếc cổng tự động đóng/mở để kiểm soát dòng nước chảy qua hệ thống, ngăn không cho nước tự do thẩm thấu qua màng RO khi máy ngưng chạy.
• Công tắc áp thấp: Thường được tích hợp cùng van áp thấp để chuyển trạng thái đóng ngắt mạch điện linh hoạt theo lưu lượng nước cấp thực tế.
• Bơm tăng áp: Động cơ chạy bằng nguồn 24V tạo lực ép mạnh mẽ, giúp đẩy dòng nước vượt qua sức cản của màng lọc RO chuyên dụng.

4. Nguyên lý hoạt động mạch điện của máy lọc nước RO

Từ sơ đồ điện máy lọc nước RO, có thể nhìn ra được thiết bị này có nguyên lý hoạt động vô cùng rõ ràng. Hệ thống điện được truyền tải đến từng bộ phận của máy giúp nó hoạt động trơn tru và ổn định trong suốt quá trình lọc nước:

• Đầu tiên nguồn điện dân dụng AC 220V được nối vào Adapter để chuyển đổi thành dòng điện 1 chiều với hiệu thế 24V rồi truyền đến van áp thấp.
• Van áp thấp có nhiệm vụ giữ ổn định nguồn điện để đảm bảo các bộ phận sau đó được vận hành tốt. Nếu phát hiện mạch điện có vấn đề, van sẽ lập tức ngắt điện để đảm bảo an toàn cho các bộ phận phía sau.
• Tiếp theo điện được truyền song song đến cả 2 bộ phận là bơm tăng áp và van điện từ. Khi nhận được nguồn điện, bơm sẽ tạo ra áp lực khiến nước được đẩy đến các màng lọc còn van điện từ thì điều hướng lượng nước đã lọc vào bình chứa.
• Cuối cùng, nguồn điện được truyền tải đến van cao áp giúp nước trong bình chứa ở ngưỡng vừa đủ. Nguồn điện ở van sẽ tự ngắt cũng là lúc nước đã đầy bình.

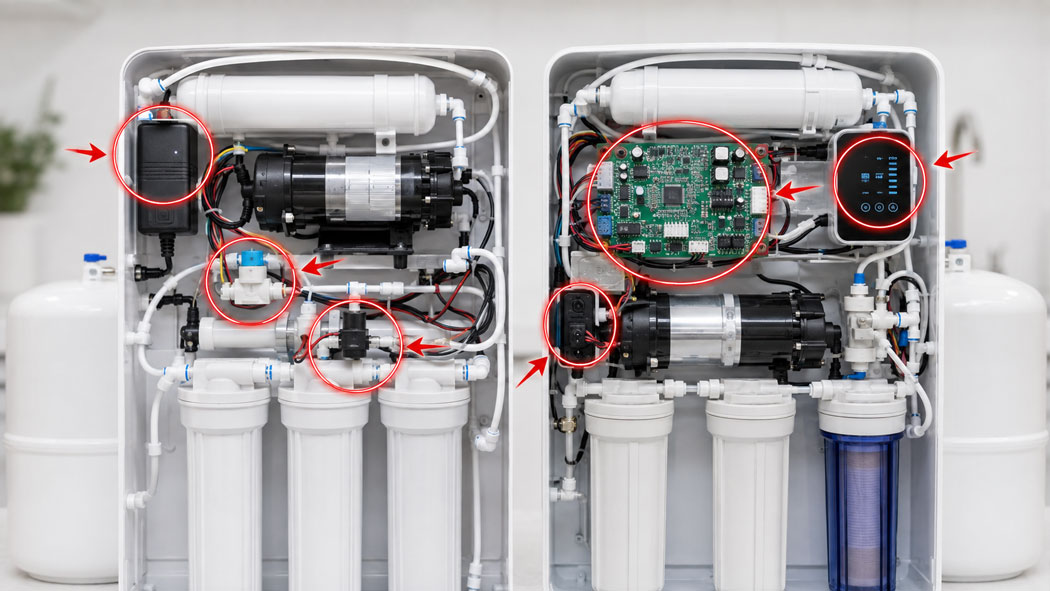

5. Sơ đồ mạch điện một số dòng máy lọc nước phổ biến

Tùy thuộc vào thiết kế của từng hãng sản xuất, sơ đồ đường điện máy lọc nước sẽ có sự khác biệt giữa các dòng máy:

• Máy cơ truyền thống: Sử dụng hệ thống van cơ hoặc van từ đơn giản, mạch điện ít linh kiện phức tạp, giúp người dùng dễ dàng kiểm tra, đo đạc và thay thế độc lập từng bộ phận khi xảy ra hỏng hóc.
• Máy thông minh thế hệ mới: Được tích hợp thêm bo mạch điện tử thông minh, màn hình LED hiển thị trạng thái, tính năng tự động sục rửa màng RO và hệ thống đèn báo thay lõi định kỳ. Dòng máy này đòi hỏi quy trình kiểm tra kỹ thuật chi tiết hơn khi gặp sự cố phần nguồn.

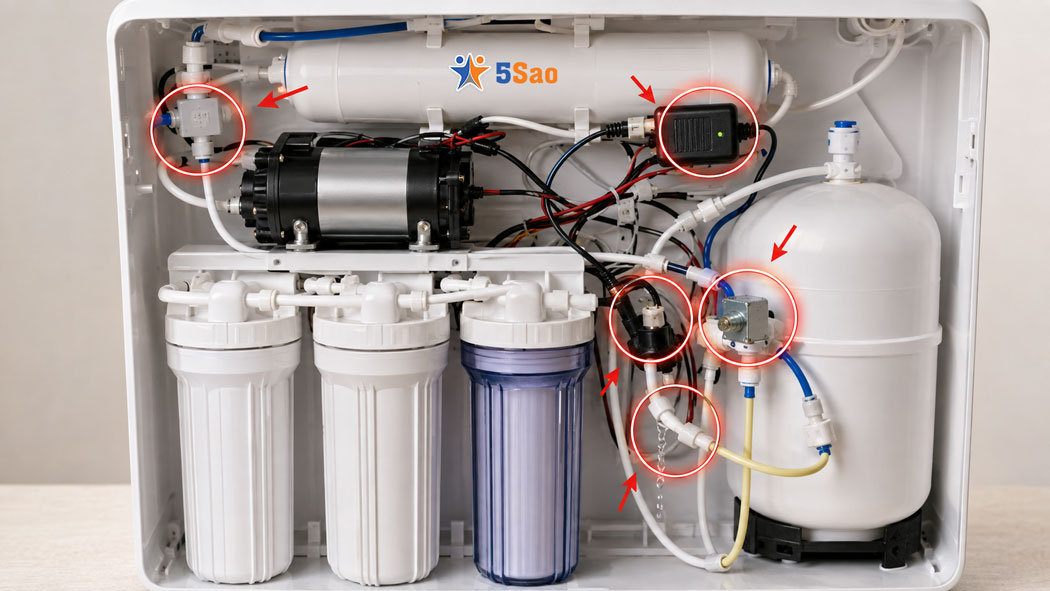

6. Các lỗi điện thường gặp dựa trên sơ đồ và cách khắc phục

Dựa vào sơ đồ đấu điện máy lọc nước, bạn có thể dễ dàng khoanh vùng nguyên nhân và tìm hướng xử lý cho các lỗi phổ biến sau:

• Máy cắm điện nhưng không hoạt động: Kiểm tra lại nguồn điện đầu ra của Adapter 24V, kiểm tra tiếp điểm của van áp thấp (nguyên nhân thường do nguồn nước cấp quá yếu không đẩy được công tắc áp thấp đóng mạch).
• Bơm chạy liên tục không ngắt: Thường do van áp cao bị hỏng, lỏng giắc cắm tín hiệu, hoặc hệ thống đường ống bị rò rỉ nước khiến áp lực trong bình chứa không đạt đến ngưỡng ngắt.
• Nước thải vẫn chảy liên tục khi máy đã dừng: Lỗi này xuất phát từ van điện từ (van từ) bị kẹt rác, hở gioăng cao su hoặc cuộn hút điện từ bị mất khả năng đóng kín.

7. Cách bảo trì và sửa chữa hệ thống điện máy lọc nước RO

Để đảm bảo nguồn nước luôn tinh khiết và thiết bị vận hành bền bỉ, bạn nên tiến hành bảo dưỡng định kỳ từ 6 tháng đến 1 năm/lần. Khi muốn tự kiểm tra tại nhà dựa trên sơ đồ mạch điện máy lọc nước RO, hãy thực hiện theo 4 bước chuẩn xác sau:

• Bước 1 (Ngắt nguồn điện): Rút phích cắm nguồn điện 220V của máy lọc và khóa chặt van cấp nước đầu vào để đảm bảo an toàn.

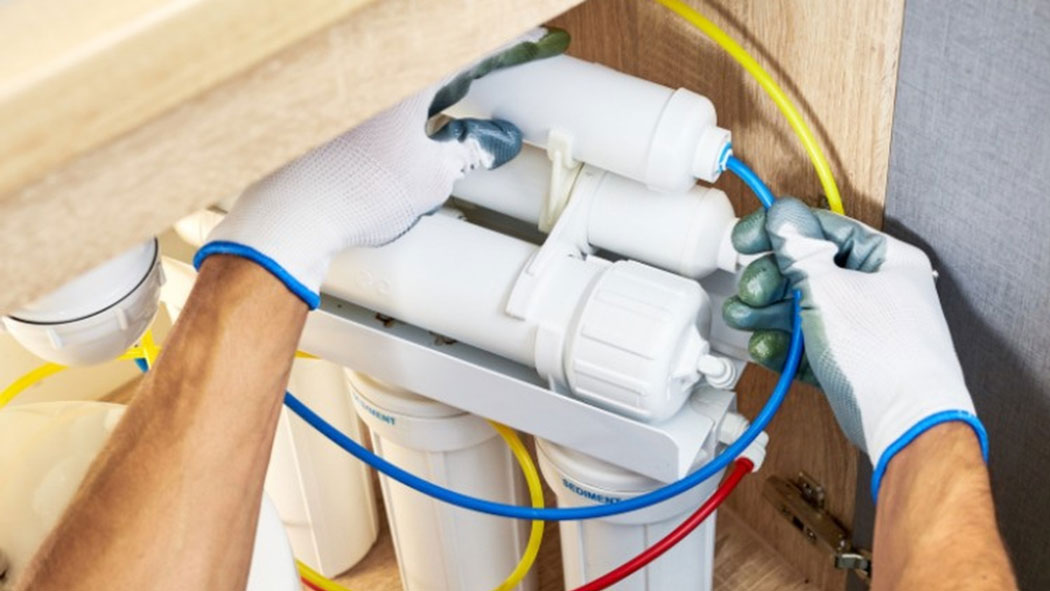

• Bước 2 (Kiểm tra đường dây): Quan sát toàn bộ đường dây dẫn điện xem có bị đứt gãy, chuột cắn hay lỏng giắc cắm hay không; đồng thời kiểm tra kỹ các khớp nối ống nước để phòng ngừa rò rỉ.

• Bước 3 (Vệ sinh hoặc thay thế lõi lọc): Kiểm tra tình trạng thực tế của các lõi lọc thô và màng lọc, tiến hành vệ sinh cặn bẩn hoặc thay mới nếu lõi đã hết hạn sử dụng.

• Bước 4 (Vệ sinh tổng thể): Lau chùi sạch sẽ khoang chứa máy, kiểm tra lại độ kín khít của các linh kiện và cắm điện chạy thử nghiệm thu.

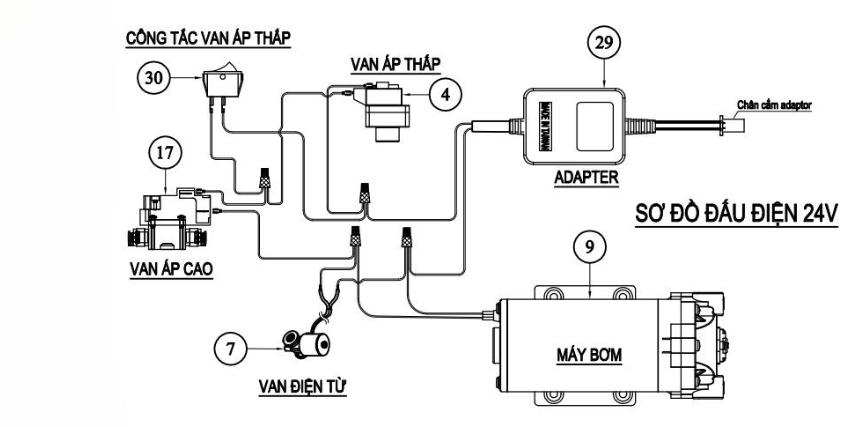

8. Sơ đồ điện máy lọc nước RO cho người dùng

Sơ đồ điện máy lọc nước RO dành cho người dùng là bản vẽ mô tả trực quan và chi tiết hình ảnh của từng linh kiện kèm theo đường nối dây dẫn thực tế. Khi quan sát sơ đồ này, bạn có thể dễ dàng hình dung cấu trúc và tiến hành kiểm tra theo thứ tự từ trên xuống, từ trái qua phải lần lượt qua 6 bộ phận chính:

• Bộ đổi nguồn Adapter.
• Van áp thấp.
• Công tắc tích hợp của van áp thấp.
• Bơm tăng áp.
• Van điện từ (Van từ).
• Van áp cao.

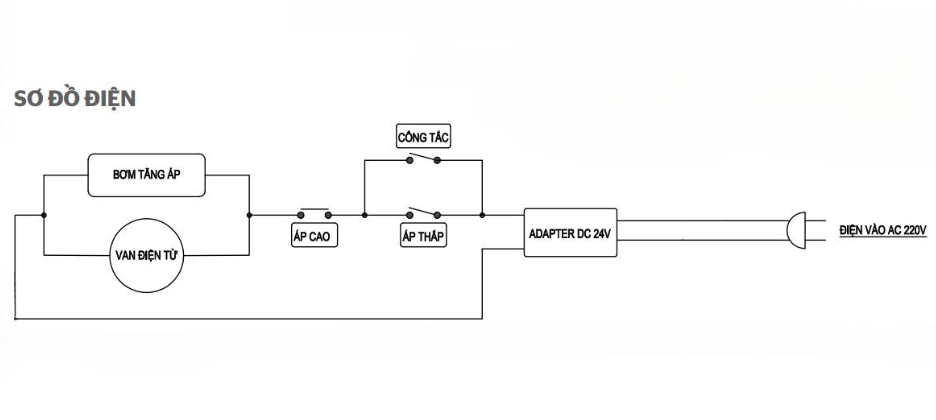

9. Sơ đồ điện máy lọc nước RO cho nhân viên lắp đặt

Khác với sơ đồ trực quan dành cho người dùng phổ thông, sơ đồ mạch điện dành riêng cho kỹ thuật viên và nhân viên lắp đặt sử dụng các ký hiệu kỹ thuật chuyên ngành. Do đã qua đào tạo chuyên sâu, thợ kỹ thuật chỉ cần nhìn vào hệ thống ký hiệu quy ước là có thể nắm bắt sơ đồ đấu nối một cách nhanh chóng.

Cấu trúc dòng điện đi vào từ nguồn điện lưới AC 220V sẽ được đấu nối vào Adapter DC 24V, sau đó đi tuần tự qua van áp thấp, hệ thống công tắc, van áp cao, tiếp tục đi qua bơm tăng áp và kết thúc ở van điện từ theo đúng tiêu chuẩn kỹ thuật.

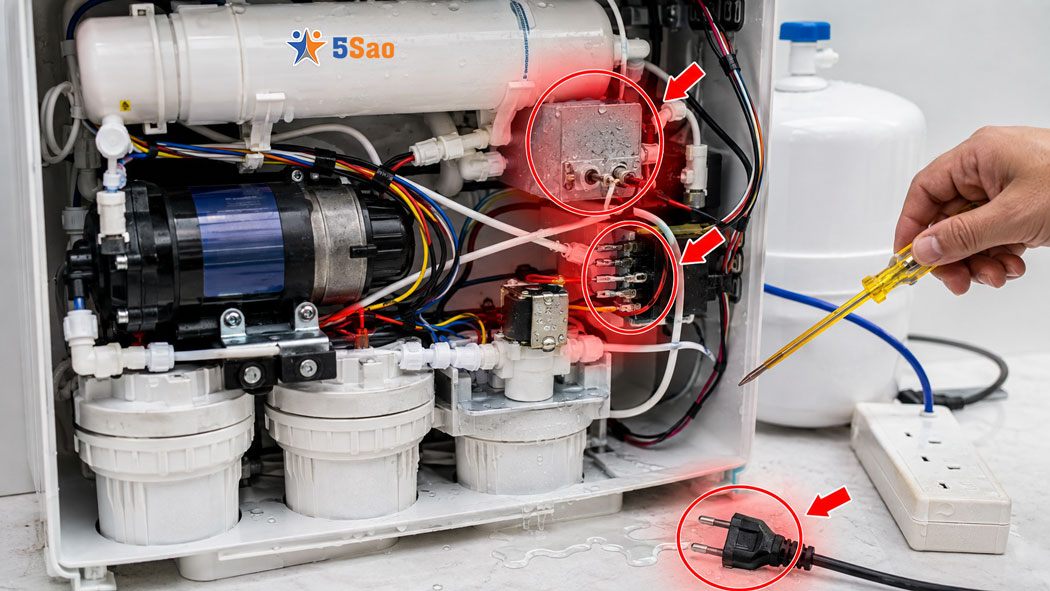

10. Cảnh báo an toàn khi tự thao tác với hệ thống điện của máy

Mặc dù các linh kiện bên trong máy chỉ sử dụng dòng điện một chiều 24V, nhưng phần đầu vào vẫn kết nối trực tiếp với nguồn điện lưới dân dụng 220V tiềm ẩn nhiều rủi ro. Do đó, bạn cần tuân thủ nghiêm ngặt các nguyên tắc an toàn sau:

• Luôn luôn rút phích cắm điện 220V ra khỏi ổ cắm trước khi tiến hành mở nắp hộp kỹ thuật hoặc kiểm tra, thay thế bất kỳ linh kiện nào bên trong.
• Tránh để nước bắn hoặc rò rỉ vào khu vực Adapter, ổ cắm và các giắc nối điện nhằm ngăn chặn triệt để nguy cơ chập cháy, gây hư hỏng thiết bị.
• Đảm bảo tay hoàn toàn khô ráo và sử dụng các dụng cụ cách điện chuyên dụng khi thao tác trong không gian lắp đặt chật hẹp.

Việc tự kiểm tra hệ thống điện tại nhà đòi hỏi bạn phải nắm vững kỹ thuật và cẩn trọng trong từng thao tác. Nếu bạn gặp các sự cố phức tạp, khó chẩn đoán hoặc không có thời gian xử lý, đừng ngần ngại kết nối ngay với đội ngũ thợ chuyên nghiệp từ 5Sao. Chúng tôi sẽ nhanh chóng có mặt tại nhà để hỗ trợ kiểm tra, báo giá minh bạch và khắc phục dứt điểm mọi sự cố một cách an toàn!

11. 5Sao - Hướng Dẫn Sơ Đồ Điện Máy Lọc Nước & Sửa Chữa Tại Nhà Uy Tín

5Sao là nền tảng công nghệ tiên phong kết nối trực tiếp các chuyên gia sửa chữa, bảo dưỡng thiết bị gia đình và cải tạo nhà cửa với khách hàng thông qua website và ứng dụng di động. Chúng tôi mang đến giải pháp toàn diện giúp tối ưu hóa thời gian và chi phí cho mọi gia đình hiện đại.

Bên cạnh đó, 5Sao vận hành theo quy trình chuẩn hóa từ khâu tiếp nhận đến khi hoàn tất dịch vụ. Nền tảng công nghệ 5Sao mang lại trải nghiệm thuận tiện và liền mạch, giúp bạn dễ dàng nắm bắt kỹ thuật, hiểu rõ sơ đồ điện máy lọc nước cũng như xử lý triệt để các vấn đề phát sinh trong quá trình sử dụng.

Đừng để sự cố kỹ thuật hay đấu nối sai sơ đồ làm gián đoạn sinh hoạt gia đình! Nếu thiết bị gặp trục trặc, mất nguồn, không ngắt nước thải hoặc cần bảo dưỡng định kỳ, hãy đặt thợ 5Sao ngay hôm nay để được hỗ trợ tận nơi nhanh chóng và chính xác.

11.1 Các giá trị cốt lõi khi sử dụng dịch vụ tại 5Sao

• Giao diện đặt lịch thông minh: Thao tác linh hoạt, tiết kiệm thời gian chờ đợi cho mọi gia đình.

• Báo giá minh bạch trực tuyến: Niêm yết chi phí rõ ràng ngay khi tạo đơn giúp bạn hoàn toàn yên tâm.
• Đội ngũ kỹ thuật tận tâm: Thợ tay nghề cao hỗ trợ xử lý triệt để các vấn đề kỹ thuật tại nhà.
• Chăm sóc khách hàng toàn diện: Đồng hành và giải quyết nhanh chóng mọi thắc mắc trong suốt quá trình trải nghiệm.

11.2 Giải pháp hỗ trợ kỹ thuật từ đội ngũ thợ 5Sao

• Kiểm tra và đấu nối sơ đồ điện nước: Rà soát sơ đồ mạch điện chi tiết (van áp thấp, van áp cao, bơm tăng áp, van điện từ, nguồn adapter 24V) và hệ thống đường ống nước để đảm bảo thiết bị vận hành chuẩn xác, tự động ngắt/mở đúng chu trình.
• Xử lý sự cố và thay thế linh kiện: Khắc phục triệt để các lỗi thường gặp như máy không chạy, mất nguồn, nước thải chảy liên tục không ngắt hoặc rò rỉ nước.
• Bảo dưỡng và thay lõi định kỳ: Vệ sinh tổng thể, kiểm tra áp lực hệ thống và thay thế các cấp lõi lọc, màng RO chính hãng giúp nguồn nước luôn tinh khiết, an toàn cho sức khỏe.

12. Câu hỏi thường gặp

Dưới đây là một số câu hỏi được người dùng quan tâm liên quan đến hệ thống điện của máy lọc nước mà 5Sao đã tổng hợp lại.

12.1 Máy lọc nước cắm điện liên tục có tốn điện không?

Không, máy chỉ tiêu thụ điện khi bơm chạy (khoảng 25W đến 35W) và tự ngắt hoàn toàn khi bình áp đầy nước. Lượng điện năng tiêu thụ hàng tháng của máy lọc nước là rất nhỏ, không đáng kể so với các thiết bị gia dụng khác.

12.2 Máy lọc nước không có nguồn điện vào thì kiểm tra từ đâu?

Bạn nên kiểm tra ổ cắm 220V đầu vào trước xem có điện hay không, sau đó đo dòng điện đầu ra 24V của Adapter. Nếu nguồn điện lưới bình thường nhưng adapter không ra dòng điện, bạn cần thay mới adapter.

Chúng tôi hy vọng bài viết này từ 5Sao đã giúp bạn nắm rõ về sơ đồ điện máy lọc nước cũng như cách xử lý các sự cố cơ bản. Việc nắm vững kiến thức này sẽ giúp bạn sử dụng thiết bị an toàn và bền bỉ hơn. Để trải nghiệm dịch vụ tiện ích và chuyên nghiệp, hãy liên hệ 5Sao để được tư vấn và hỗ trợ nhanh chóng.
